نرمافزار Autocad:
یکی از مشهور ترین نرمافزارهای مهندسی میباشد که از آن برای طراحی پرژههای عظیم ساختمان سازی استفاده میکنند. این نرمافزار محصولی از شرکت Autodesk میباشد که یکی از بزرگترین شرکتهای ساخت نرمافزارهای مهندسی در سراسر جهان بوده و حتی میتوان آنرا در این زمینه بی رقیب دانست زیرا بهترین نرمافزارهای مهندسی محصول این شرکت است مانند Maya و ۳DS Max که از حرفهای ترین نرم افزار انیمیشن سازی و مدل سازی هستند. در نرمافزار اتوکد همه چیز برای یک مهندس رشته عمران فراهم است در واقع تمام ابزارهای نقشه کشی در این برنامه وجود دارد و کاربر در محیط شبیه سازی شده به آسانی قادر خواهد بود تا اقدام به طراحی نقشه مورد نظر خود نمایید. همچنین این برنامه یک محیط ۳ بعدی را در اختیار کاربر خود قرار میدهد تا بتواند نقشههای ۳ بعدی تولید کند و در یک محیط سه بعدی به آنالیز ساختمان طراحی شده بپردازد.
نرمافزار Pro
مهندسین طراح در بیست سال گذشته، انواع مختلف سازهها از قبیل ساختمان های مسکونی، آسمان خراش ها، مخازن ذخیره، تونلها و حتی ساز پیانو را به کمک نرمافزار STAAD.Pro طراحی و محاسبه کردهاند. امروزه، STAAD.Pro یکی از بهترین انتخابها در صنعت نرمافزارهای سازهای برای آنالیز استاتیکی، دینامیکی، P-Delta، آنالیز غیرخطی، کمانش و نیز آنالیز کابل به شمار میرود. از مهمترین مزیتهای این برنامه پشتیبانی از آیین نامههای طراحی با مصالح مختلف از قبیل: فولاد، بتن، چوب، آلومینیوم و مقاطع مرکب است.
قابلیتهای مربوط به محاسبات دینامیکی و بررسی رفتار اندرکنش خاک-سازه همراه با نتایج خروجی منحصر به فرد، STAAD.Pro را تبدیل به یک نرم افزار کاربردی کرده است.
STAAD.Pro نرمافزار سازهای است که آییننامههای ساختمانی بیش از ۴۰ کشور جهان از جمله ایالات متحده، انگلیس، کانادا، استرالیا، فرانسه، آلمان، اسپانیا، نروژ، فنلاند، هند و غیره را دارا بوده و به طور پیوسته آیین نامههای جدیدتری نیز بنا به درخواست مشتریان سایر کشورها به آن اضافه میشود.
از دیگر ویژگی های STAAD.Pro سازگاری با فن آوری COM – Component Object Model است.
رابط کاربری برنامه STAAD.Pro مبتنی بر استانداردهای جهانی است. با استفاده از محیط گرافیکی پیشرفته، ویرایشگر متن و صفحه گسترده داخل برنامه میتوان مدلهای بسیار پیچیده را در مدت زمان کوتاه و معقولی ایجاد کرد.
قابلیت گزارش دهی جامع از نتایج و اطلاعات اولیه سازه، که کاربر میتواند بنا به نیاز قسمتهای مورد نظر را جهت گزارش گیری انتخاب نماید.
نرمافزار Tekla Structures
نرمافزاری بسیار معروف و کارآمد و حرفهای برای طراحی و مدل سازی بسیار پیشرفته و مدرن سازههای فلزی و بتنی عظیم مانند استادیومها و برج ها، نرمافزاری عالی برای مهندسین عمران و سازه میباشد که با مدل کردن ۳بعدی از آنها قادر به آنالیز و طراحی تمامی سازهها میباشد.
این نرمافزار ضمن فراهمآوری محیطی آسان و کاربرد درست، این قابلیت را دارد که تمامی نقشههای سازهای درحد نقشههای کارگاهی با تمامی جزئیات و اطلاعات را کامل بهطور خودکار و بدون نیاز به هیچگونه ترسیم دستی تولید کند. بخش فولادی این نرمافزار معروف به Xsteel میباشد که این بخش نیز اتصالات فولادی را به صورت کامل و دقیق طراحی و کنترل و سرانجام ترسیم میکند. نرمافزار Tekla Structures در بخش فولادی ابزاری قدرتمند برای استفاده مهندسان سازه و تهیهکنندگان نقشههای اجرایی و سازندگان سازههای فلزی است که به دلایل زیر خود را در راس پیشرفتهترین نرمافزارهای گروه مهندسی سازه قرار داده است.
- قابلیت های این نرمافزار:
- مدلسازی سازه های فولادی با استفاده از فایل ورودیSap و Etabs در برنامه Tekla
- امکان تعریف مقاطع و پروفیلهای ایرانی بصورت ساده و ترکیبی
- طراحی و ترسیم اتصالات پیچ و مهره و جوشی تیر به ستون و تیر به تیر
- طراحی و ترسیم وصله تیرها و وصله ستونها
- طراحی و ترسیم کف ستونها (بیس پلیت)
- طراحی و ترسیم نقشه اتصالات بادبندها
- تیپ بندی اتوماتیک و ترسیم پلانهای ستون گذاری و تیر ریزی طبقات با تمام جزئیات
- ترسیم نمای جانبی ستونها و ترسیم مقاطع تیرها – ستونها و بادبندها
- تهیه نقشههای شاپ مقاطع – ورقها – اتصالات و دستور برش ورقها و پروفیلها
- تهیه لیستوفر کامل پروفیلها و اتصالات
- شیت بندی بصورت اتوماتیک
- امکان تغییر در مشخصات نقشههای ترسیم شده
- ارائه خروجی نقشه ترسیم شده در محیط اتوکد
- منطبق بر آخرین ویرایشهای آئین نامههای ایران و……
نرمافزار سازه۹۰
سازه90 نرم افزار ترسیم نقشه های سازه های بتنی به صورت اتوماتیک است.سازه۹۰ نرم افزاری است که در محیط AutoCAD برنامه نویسی شده است. این نرم افزار با استفاده از تکنیک های AutoCAD Activex Automation از سال ۱۳۷۶ تاکنون با حجم قابل توجهی از کار گروهی در حال توسعه بوده است. سازه۹۰ خروجی نرم افزارهای SAP ETABS, SAFE, را دریافت کرده و بر اساس آنها نقشه های اجرائی را در محیط AutoCAD ترسیم می کند. با توجه به این که کاربر، سازه۹۰ را در محیط AutoCAD اجرا می نماید، کلیه امکانات این نرم افزار یگانه به توانائی های سازه۹۰ افزوده می گردد. هم اکنون سازه۹۰ و ابزارهای آن توسط هزاران نفر از مهندسین ساختمان، دفاتر مهندسی و مهندسان مشاور سراسر کشور برای تکمیل فرایند طراحی سازه مورد استفاده قرار می گیرد. بخشی از توانائی های سازه۹۰ برای ترسیم سازه های بتنی عبارتند از:
- ترسیمی: تیرها، ستون ها، فونداسیون پیشرفته، دیوار برشی پیشرفته، سقف تیرچه بلوک، پله
- محاسباتی و کنترلی: محاسبه طول مهار و وصله و خم میلگردها، کنترل ضوابط شکل پذیری، امکان تعیین استراتژی خاموت گذاری و امکانات دیگر
- لیست مقادیر مصالح: تهیه لیستوفر، محاسبه حجم بتن، دستور برش
- قابلیت های دیگر: نقشه های هوشمند، امکان مدیریت طول میلگردهای تقویتی، شیت چینی اتوماتیک، متدولوژی جدید SED ، گزارش از نحوه ترسیم جزئیات( Report )، نصب روی سیستم ۶۴bit نسخه شبکه سازه۹۰
- برنامه ای نیز تحت عنوان سازه نگار برای ترسیم نقشه های اجرایی سازه های فولادی موجود است.
با توجه به آنکه خرید نرم افزار سازه 90 و سازه نگار هزینه بالایی را به طراحان متحمل می گردد گروه همیار ناظر برای دسترسی همه دوستان طراح با هزینه ای بسیار پایین تر در خدمات خود خروجی سازه 90 و سازه نگار را نیز در نظر گرفته است و کافی است با این تیم تماس حاصل فرمایید.
نرمافزار ETABS
نرمافزار ETABS یک نرمافزار مخصوص جهت تحلیل و طراحی سازههای ساختمانی میباشد. قابلیت این نرمافزار جهت تحلیل و طراحی این نوع سازهها جهت گیری شدهاند. تمام المانهای یک ساختمان برای برنامه شناخته شده هستند. پردازندههای طراحی برنامه بسیار کامل میباشد و تمام المانهای ساختمان را میتوان در این نرمافزار طراحی کرد.
- مهمترین قابلیتهای تحلیلی برنامه عبارتند از:
- شناخت المانهای ساختمان و طبقات
- محاسبه خودکار جرم و مرکز جرم
- انتقال بارهای ثقلی از کفها به تیرها
- تولید و توزیع بارهای جانبی بین تراز طبقات
- مدل سازی المانهای پوستهای و رامپها
- قابلیتهای طراحی برنامه نیز شامل موارد زیر میباشند:
- طراحی قابهای فولادی
- طراحی قابهای بتنی
- طراحی دیوارهای برشی
- طراحی تیرهای مرکب.
علاوه بر قابلیتهای تحلیل و طراحی فوق برنامه ETABS ارتباط دو طرفه کاملی با نرمافزارهای دیگر دارا میباشد. برنامه ETABS به طور خودکار فایل ورودی SAFE را ایجاد میکند. همچنین برنامه ETABS قابلیت ایجاد فایل ورودی SAP2000 را دارد.

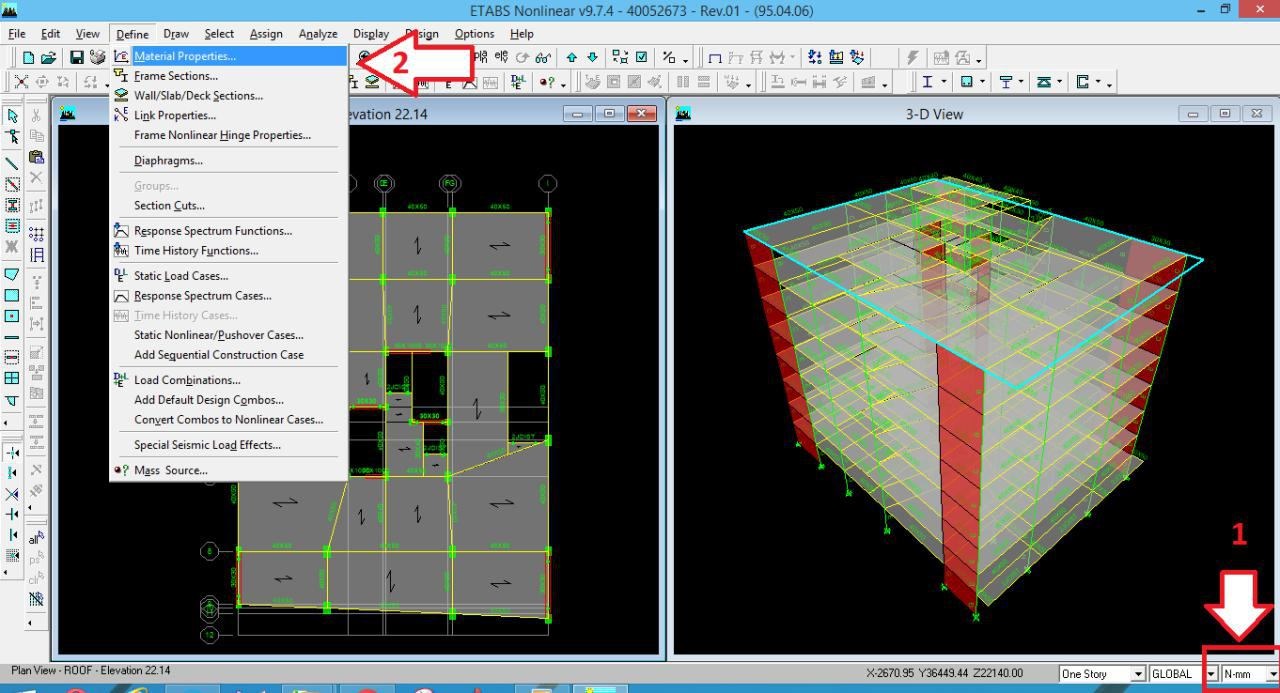

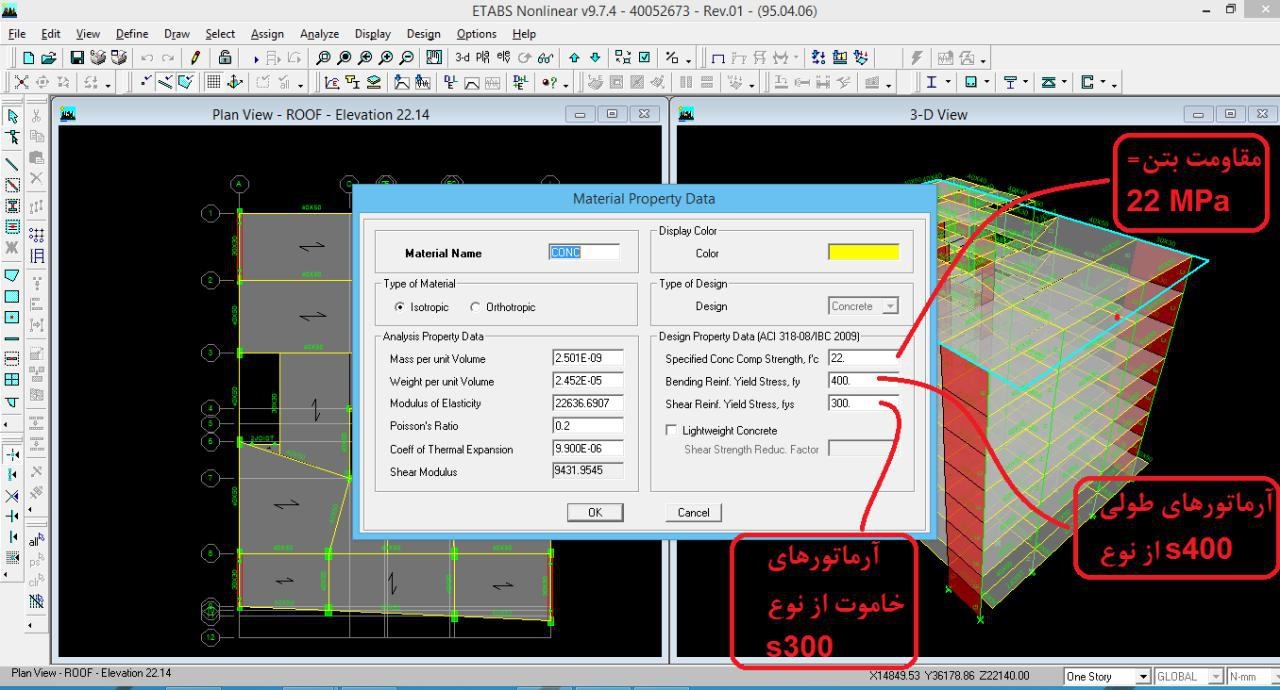

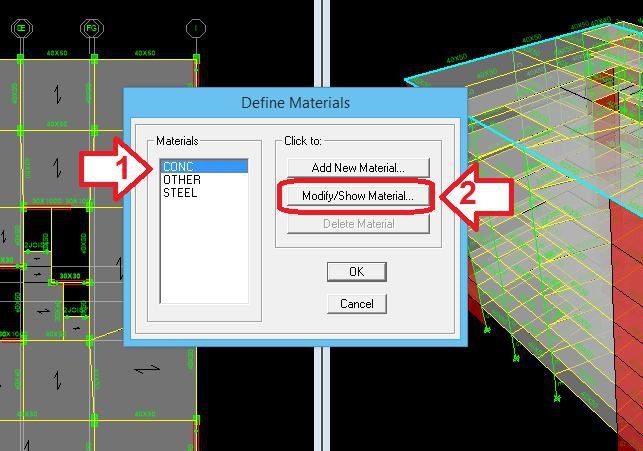

یک آموزش:نحوه ی تعریف نوع آرماتور در ETABS
مهمترین خطاهای طراحی سازه بتنی
الف)Not Applicable (#N/A)
این عبارت وقتی ظاهر می گردد که کاربر بخواد ضابطه خاصی برای عضوی رو کنترل نماید. اگه N/A آمد یعنی ضابطه برای ابن عضو کاربرد ندارد.
ب)Not Calculate (#N/C)
نرم افزار قادر به محاسبه نیست بهتر محاسبات دستی انجام شود برخی نظام مهندسی ها می گویند باید دستی انجام شود این عبارت توی کنترل برش پانچ زیاد دیده شده
O/S
این اخطار همراه با بک عدد می باشد که عدد کد اخطار هست. کدها از 1 تا 45 هستند
34: برش در تاحیه اتصال بیشتر از خد مجاز
35: نسبت ظرفیت بیشتر از حد مجاز
نرمافزار SAFE
SAFE برای طراحی کف بتنی post-tension و سیستمهای بنیادی بکار برده میشود. در نسخه جدید SAFE عناصر چند بعدی طبق مدلسازی و ابزارهای ترسیم تصاویر معرفی شدهاند. این مجموعه با بهره گیری از استانداردهای موجود در حوزه عملیاتی بودن طرح و خلاقیت آن امکانات تازهای برای کاربران فراهم میکند.
این برنامه حوزههای مختلف فرایند طراحی مهندسی، از طرح کلی قالب بندی گرفته تا معرفی جزئیات کامل ترسیم در محیطی ساده و قابل درک به تصویر میکشد. اگر چه این نسخه از سری نرمافزارهای SAFE با نام دیگری معرفی نشده، اما ویژگیهای جدید آن در سطحی گسترده افزایش و در موارد بسیاری ارتقاء یافته است. این نسخه آمیزه ایی از یک برنامه مهندسی پرقدرت، بسیار کارآمد با کاربری آسان را برای کاربران ارائه میدهد.
قابلیتها و امکانات قابل فهم در حوزه سازه بتنی محکم ارائه میدهد و علاوه بر آن از ویژگیهای تنش ستون بهره مند است.
- ویژگیهای نرمافزار
- امکان ارائه خروجی مدل قالب
- ارزیابی و بررسی جزئیات طرح طبق کد AASHTO LRFD 2007 و با استفاده از عوامل Live-Load Distribution Factors برای رونمای پل بتنی پیش فشرده چند حفرهای پیاده سازی شده است. این ویژگی به طراحی کل قسمتها که در نسخه قبلی ارائه شد افزوده شده است.
- ارزیابی طرح برای بررسی میزان فشار، قابلیت پیچش و توانایی برش با استفاده از MCFT یا نظریه (modified compression field theory) ارائه شده است.
- طرح قالب بتن با استفاده از کد “AASHTO LRFD 2007” پیاده سازی میشود.
به منظور بهبود سرعت خاص برای تولید و ساخت لولاهای قالبی AASHTO/Caltrans جهت آنالیز ساده و بی دردسر امکانات بسیاری لحاظ شده است.
نرمافزار SAP
این نرمافزار تمامی نیازهای لازم برای طراح را یکجا فراهم آورده است و در ساخت سازهها از این نرمافزار به طور عملی استفاده میشود. یادگیری این نرمافزار بسیار سریع است و به زمان طولانی برای یادگیری نیازی نیست. قالبهای آمادهای که در نرمافزار پیشبینی شده است باعث میشود قادر به شبیهسازی طرحهای بسیار پیچیده باشید. در این برنامه برای طراحان پل نیز امکانات ویژهای در نظر گرفته شده است. نگارش جدید این نرمافزار در اواخر فروردین به بازار عرضه شد و گرانترین آن نسخه Advanced یا پیشرفته است. برنامه SAP آخرین و قوی ترین نسل از سری برنامه تحلیل سازهها میباشد.
- قابلیتهای کلیدی نرمافزار
- تحلیل استاتیکی و دینامیکی
- تحلیل خطی و غیر خطی شامل تحلیل لرزهای
- تحلیل بار متحرک کامیون و برای پلها
- تحلیل P-Delta
- المانهای سازهای SHELL و FRAME شامل تیر ستون، خرپا و رفتار غشایی و پوستهای
- المانهای غیر خطی فنر و اتصال (LINK and SPRING)
- سیستمهای مختصات چند گانه
- انواع مختلف CONSTRAINT
- انواع مختلف بارگذاریها
- ظرفیت بالا
نرم افزار کمکی دستیار طراح سازه
دستیار طراح سازه یک برنامه ی ساختاریافته کمکی است که با پیشرفته ترین متدولوژی های روز دنیا در حیطهی برنامه نویسی ایجاد گردیده است.
گروه فنی این برنامه با ایجاد کتابخانههای پیشرفته برای رسم و محاسبات بستری مناسب برای مهندسان فراهم کرده است تا بتوانند کارهای تکراری از جمله مدل سازی، کنترل های محاسباتی، بهینه سازی و رسم نقشه های مربوطه را به ساده ترین وجه پیاده سازی کرده و مورد استفاده قرار دهند.
دستیار طراح سازه توانایی رسم نقشه های عمرانی از جمله نقشه های ساختمان های بتنی و فلزی را دارا میباشد.
علاوه بر آن سعی شده اطلاعات مفید علمی – تجربی در خصوص نحوه ی مدل کردن و طراحی سازه ها در بخش آموزش در کنار مقررات و آیین نامه ها گرد هم آیند تا مرجعی مناسب و مفید برای کاربران فراهم آید.
با وارد کردن کد تخفیف معرف34281205 و یا کلیک بر روی لینک زیر از 10درصد تخفیف بر روی نرم افزارهای پرند بهره مند شوید.
آخرین ویرایش: 1399/05/04
شماره ویرایش: دوم
