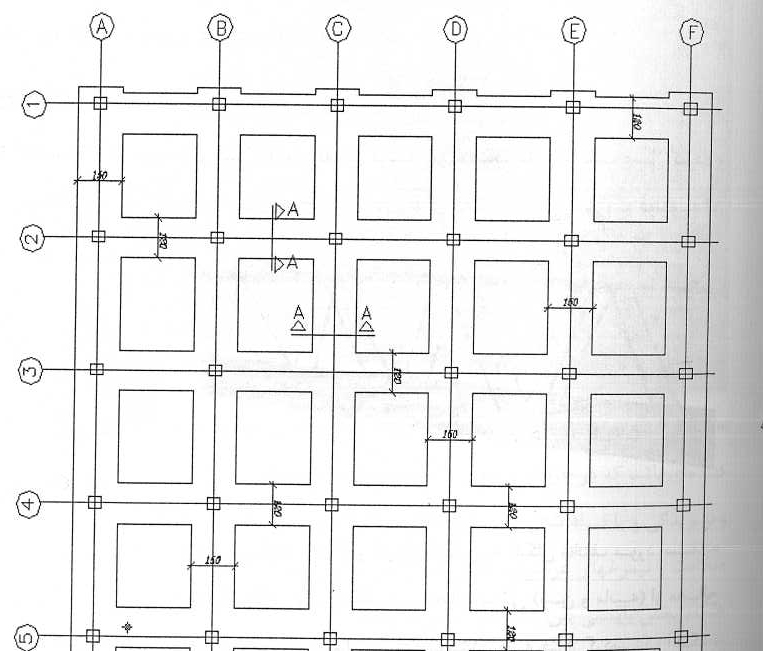

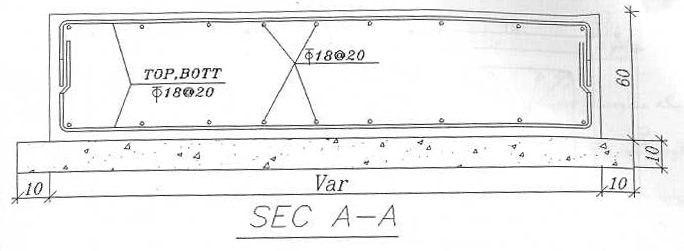

پی های نواری
- این پي ماننديک نوار پیوسته در زیر دیوارها يا ردیفي از ستون هاي ساختمان قرارميگیرد و از بتن مسلحيا مصالح بنایي ساخته ميشود .
- این فونداسیون ازنظر باربری مابین فونداسیون تکی و گسترده قرار میگیرد. محل قرارگیری ستونها بهوسیله نوارهایی که جزئی از فونداسیون محسوب میشوند به هم وصل میگردند.
تعیین تراز پی سطحی
مبحث هفتم مقررات ملی ساختمان 1400-تعیین تراز پی سطحی
7-4-7-1در صورت عدم وجود زیر زمین ، عمق قرارگیری پی باید بزرگتر از عمق یخ زدگی باشد.
7-4-7-2در تعیین تراز پی باید موارد زیر رعایت گردد:
- الف-پی باید در ترازی قرار گیرد که تغییرات فصلی پی را تحت تاثیر قرار ندهد.
- ب-پی باید بر روی لایه باربر مناسب طبیعی یا خاک بهسازی شده یا متراکم شده اجرا شود.
- ج-عمق پی در مناطق دارای پتانسیل سیل باید به حدی باشد که خاک زیر آن بر اثر سیلاب شسته نشود.
محاسبه ضخامت پی
فرمول محاسبه ضخامت پی =( تعداد طبقات * 10) + 30 سانتیمتر > 50 سانتیمتر
محاسبه عرض پی
فرمول محاسبه عرض پی =( تعداد طبقات * 20) + 40 سانتیمتر
جدول محاسبه سریع و سر انگشتی پی نواری
میله گردهای محاسبه شده حداقل میله گرد قابل استفاده جهت مسلح شدن بتن می باشند ولی جهت محاسبه دقیق باید از نرم افزار safe استفاده گردد.
| میلگرد خاموت | تعداد میلگردهای طولی | عرض پی | ضخامت پی (سانتی متر) | تعداد طبقات ساختمان |
| میله گرد آجدار 12 با فاصله 20 سانتیمتر | 5میله گرد آجدار 16 بالا 5میله گرد آجدار 16 پایین | 60 | 50 | یک طبقه |
| میله گرد آجدار 12 با فاصله 20 سانتیمتر | 6میله گرد آجدار 16 بالا 6میله گرد آجدار 16 پایین | 80 | 50 | دو طبقه |
| میله گرد آجدار 12 با فاصله 20 سانتیمتر | 8میله گرد آجدار 16 بالا 8میله گرد آجدار 16 پایین | 100 | 60 | سه طبقه |
| میله گرد آجدار 12 با فاصله 20 سانتیمتر | 11میله گرد آجدار 16 بالا 11میله گرد آجدار 16 پایین | 120 | 70 | چهار طبقه |
| میله گرد آجدار 12 با فاصله 20 سانتیمتر | 14میله گرد آجدار 16 بالا 14میله گرد آجدار 16 پایین | 140 | 80 | پنج طبقه |
