یادداشت های عمومی در نقشه های تاسیسات مکانیکی
یادداشت های عمومی در نقشه های تاسیسات مکانیکی
محاسبات فنی تحلیل و طراحی تأسیسات و تجهیزات مکانیکی
- تعیین برآورد گرمایشی سیستم شامل:
• تعيين مشخصات اقليم
• تعيين و بررسی ضريب انتقال حرارت جداره ها ديوارها، سقف كف و…
• تعيين تعداد دفعات تعويض هوا - تعیین برآورد سرمایشی سیستم شامل:
• تعيين مشخصات اقليم
• تعيين و بررسی ضريب انتقال حرارت جداره ها ديوارها، سقف، كف و….
• تعيين ميزان نفوذ هوا
• تعيين تعداد دفعات تعويض هوا
• تعيين بار نهان و محسوس افراد
• تعيين ميزان انرژی تجهيزات الكتريكی و روشنايی موجود
• تعيين جانمايی و جهت ساختمان و نحوه تابش آفتاب
– برآورد بار گرمائی آبگرم مصرفی
– تعيين دفعات تعويض هوا
– محاسبه ميزان هوای تخليه و تعداد دفعات لازم آن
– محاسبه ميزان افت فشار مسير كانال تخليه
– محاسبه ميزان هوای تازه مورد نياز هر فضا بر اساس تعداد دفعات تعويض آن
– محاسبه ميزان هوای تازه مورد نياز هر فضا
– محاسبه افت فشار مسير كانال هوای تازه - برآورد میزان مصرف آب شرب شامل:
• تعيين ميزان SFU هر مصرف كننده
• تعيين ميزان ضريب همزمانی مصرف
• محاسبه طولانی ترين مسير و افت فشارهای آن
• محاسبه ميزان فشارلازم در شبكه آبرسانی
• محاسبه ميزان آب ذخيره مورد نياز - برآورد میزان تخلیه فاضلاب شامل:
• تعيين ميزان DFU هر مصرف كننده
• محاسبه سايز و تعداد رايزرها و لوله های افقی و عمودی لازم در فاضلاب
• برآورد ميزان دفع آب باران براساس ميزان شدت بارش منطقه
• برآورد ميزان سطح قابل پوشش برای جمع آوری آب باران
• تعيين وضعيت ساختمان از نظر دسترسی به شبكه های تأسيسات زيربنائی - لوله کشی آب مصرفی شامل:
• لوله كشی آب سرد، آب گرم و برگشت آب گرم مصرفی
• تعيين سايز سيستم لوله كشی آب سرد، گرم و برگشت آبگرم بهداشتی بر اساس ميزان افت فشار، طول مسير، جنس لوله زيری لوله و…. - لوله کشی فاضلاب، ونت فاضلاب و آب باران شامل:
• لوله كشی جمع آوری و دفع فاضلاب شامل لوله های افقی فاضلاب لوله های عمودی فاضلاب لوله افقی اصلی و شيب فاضلاب
• لوله كشی ونت ها (مداری، تر مشترک كمكی و ساير موارد)
• نحوه اتصال ونت ها به لوله های اصلی فاضلاب
• لوله كشی دفع آب باران - کانال کشی هوای تخلیه شامل:
• تعيين ظرفيت مورد نياز برای تخليه هوا بر حسب cfm يا متر مكعب در ساعت
• تعيين ابعاد كانالهای تخليه هوا و افت فشار آن
• تعيين ابعاد و نوع دريچه های توزيع هوا - لوله کشی سیستم گرمایشی شامل:
• تعيين دبی افت فشار جنس لوله و تجهيزات گرمايشی شامل رادياتور يا فن كويل يا……..
• تعيين مسير لوله های رايزرها و لوله های افقی
• تعيين و محاسبه جنس و ضخامت عايق - لوله کشی سیستم سرمایشی شامل:
• تعيين دبی ، افت فشار، جنس لوله و تجهيزات سرمايشی شامل فن كويل يا….
• تعيين مسير لوله های رايزرها و لوله های افقی
• تعيين و محاسبه سايز و مسير لوله های درين (آبريز)
• تعيين و محاسبه جنس و ضخامت عايق - پمپ های سیستم آبرسانی شامل:
• انتخاب روش آبرسانی و تامين فشار
• محاسبه دبی پمپ
• محاسبه هد پمپ
• محاسبه افت فشار شامل طولانی ترين مسير، افت اتصالات و …
• فشار پشت آخرين شير مصرفی مورد نياز
• بررسی منحنی عملكرد پمپ و انتخاب بهترين گزينه
• تعيين و محاسبه جنس و ضخامت عايق - مخازن آب مصرفی شامل:
• محاسبه ميزان مصرف روزانه آب
• محاسبه حجم مخزن آب مصرفی
• محاسبه حجم مخازن تحت فشار
• تعيين و جانمايی محل نصب كليه مخازن آب و اعلام به طراح معمار
• تعيين سايز پركن مخزن
• تعيين سايز لوله هواكش مخزن
• تعيين ابعاد و محل نصب دريچه بازديد مخزن - کانال کشی سیستم گرمایشی شامل:
• تعيين و محاسبه مشخصات سيستم های هوارسان شامل نوع فن، نوع سيستم تامين رطوبت، نوع فيلتر و افت فشارهای آن
• تعيين ظرفيت مورد نياز بر حسب cfm يا متر مكعب در ساعت برای فضاهای مختلف
• تعيين ابعاد كانال كشی توزيع هوا
• تعيين نوع و محاسبه سايز دريچه های هوا
• تعيين ابعاد و جانمايی كانال های رايزر سيستم كانال كشی سيستم سرمايشی شامل :
• تعيين و محاسبه مشخصات سيستمهای هوارسان شامل نوع فن، نوع سيستم تامين رطوبت، نوع فيلتر و افت فشارهای آن
• تعيين ظرفيت مورد نياز بر حسب cfm يا متر مكعب در ساعت برای فضاهای مختلف
• تعيين ابعاد كانال كشی توزيع هوا
• تعيين نوع و محاسبه سايز دريچه های هوا
• تعيين ابعاد و جانمايی كانال های رايزر سيستم
طراحی سیستم آتش نشانی با توجه به الزامات مبحث سوم مقررات ملی ساختمان (معمولا با مشاوره شرکت های ذیصلاح مورد تایید آتش نشانی این مورد انجام می گردد)
- طراحی سيستم تامين فشار آتش نشانی و جانمايی آن
- طراحی و تعيين حجم نوع و جانمايی مخزن ذخيره آب آتش نشانی
- سيستم اطفاء حريق آب فشان اتوماتيک (اسپرينكلر)
- تعيين مشخصات و جنس مصالح لوله های مورد استفاده در سيستم اطفای حريق و فشار كاری آنها
- تعيين و محاسبه پمپ های سيستم اطفا حريق
- طراحی سيستم فشار مثبت راه پله ها
- طراحی سيستم های تخليه دود
- طراحی رايزرهای سيستم آتش نشانی
- تعيين نوع محل نصب و جنس بست ها و تكيه گاه های سيستم آتش نشانی
یادداشت های عمومی در نقشه های تاسیسات مکانیکی

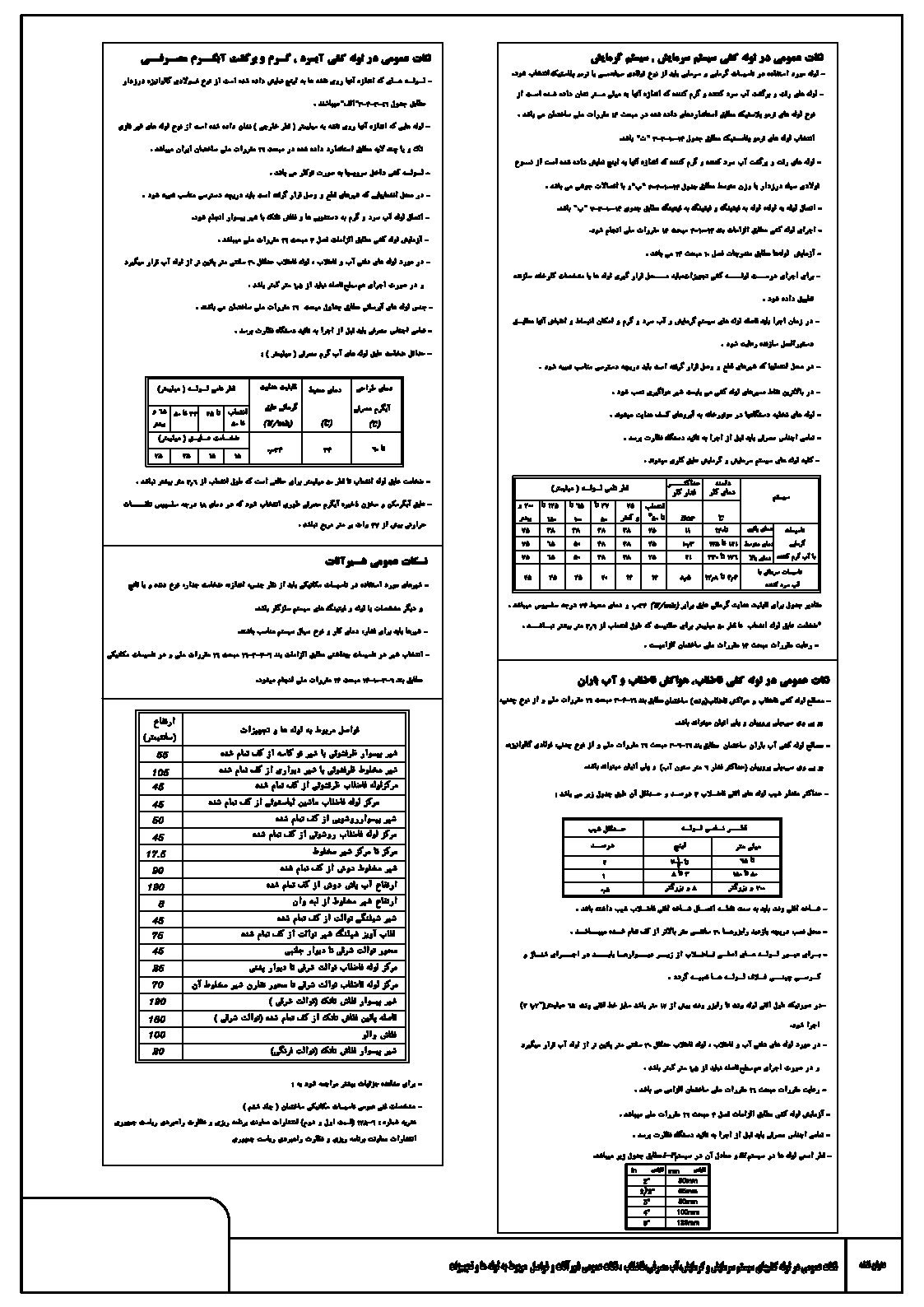

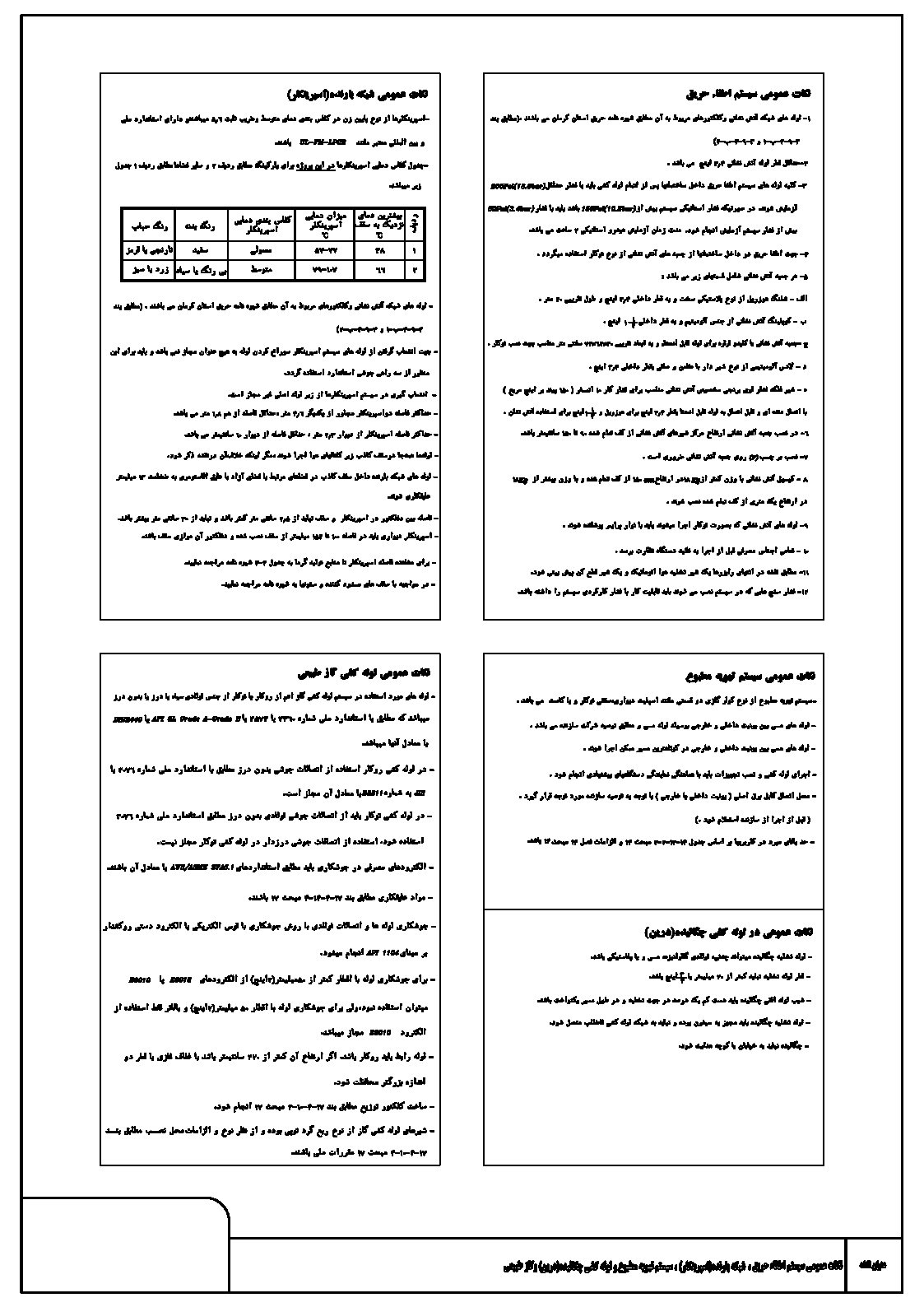

يادداشت هاي عمومي بخش مهمي از طراحي و مستندات ارائه شده براي نظارت و اجراي طرح ميباشد در راستاي تكميل اطلاعات فني و پيشنهاد خط مشي در اين بخش نمونه اي از يادداشت هاي عمومي در بخشهاي كانال، دودكش، لولهكشيهاي مختلف و … ارائه ميگردد.

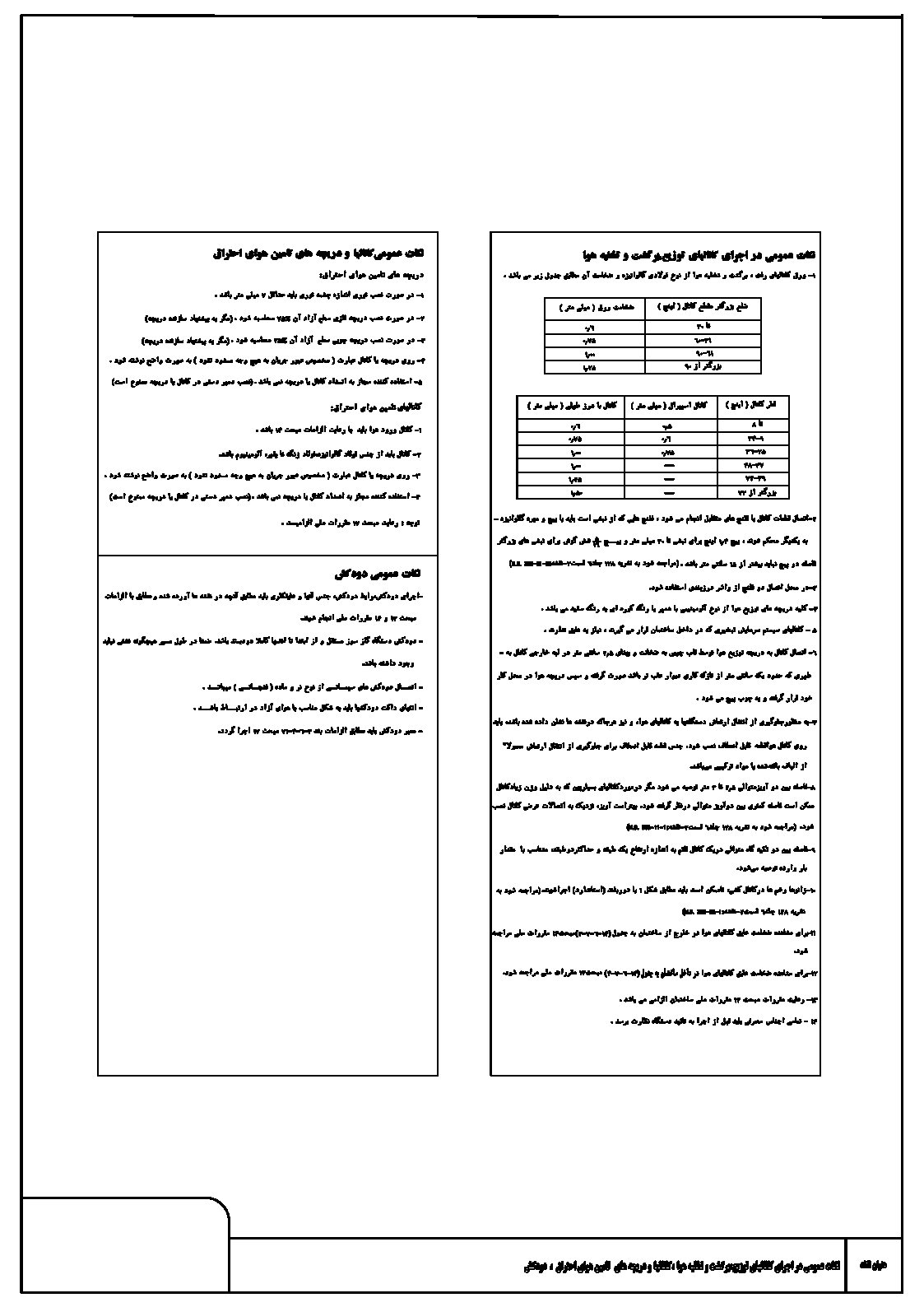

- نکات عمومی در اجرای کانال های توزیع ، برگشت و تخلیه هوا
- نکات عمومی کانال ها و دریچه های تامین احتراق
- نکات عمومی دودکش
آخرین ویرایش: 1405/02/16
شماره ویرایش: دوم
