كلاف عرضی (كلاف ميانی)، تای بیم یا ژوئن ( Tie beam ) يا ريپ عرضی چيست؟
مطابق با نشریه 543 کلاف عرضی :
- براي تقویت دیافراگم افقی ساختمان در امتداد عمود بر امتداد تیرچه ها و براي توزیع یکنواخت بار روي سقف تیرچه و بلوك از کلاف هاي عرضی استفاده مي شود.
- عملکرد کلاف میانی، جلوگیري از پیچش تیر ها (تیرهاي T شکل) و همچنین توزیع یکنواخت بار روي
سقف تیرچه و بلوك است. همچنین در محل هایی که بار منفرد وجود داشته باشد کلاف میانی اجرا
می شود.

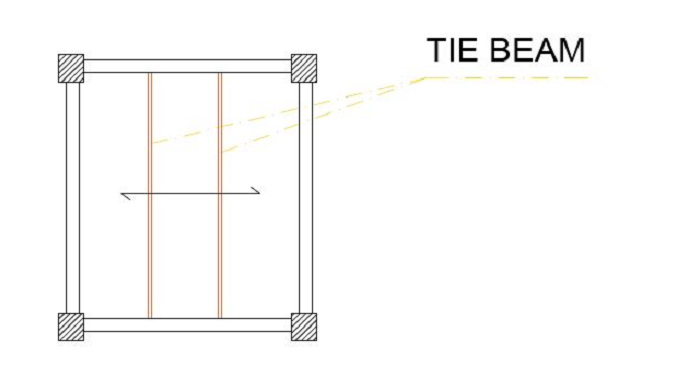

نحوه نمايش در پلان تيرريزي

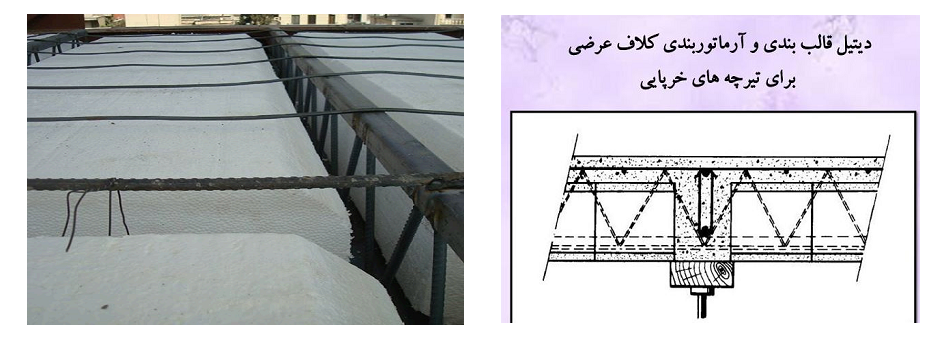

جزئيات تاي بيم
نكات:
- جهت کلاف میانی عمود بر تیرچه ها می باشد.
- حداقل عرض کلاف میانی برابر عرض بتن پاشنه یک تیرچه وارتفاع ان برابر ارتفاع سقف خواهد بود.
- از آنجايي که معمولا عرض پاشنه تیرچه برابر با 10 سانتی متر در نظر گرفته مي شود می توانیم عرض کلاف میانی هم همون 10 سانتی متر در نظر بگیریم.
- میلگرد هاي کلاف میانی حداقل یک عدد در بالا و حداقل یک عدد در پایین آن تعبیه می شوند. این میلگردها
آجدار و حداقل قطر انها 6 میلیمتر خواهد بود . - این میلگردهاي طولی باید باید به آرماتورهاي بالا و پایین تیرچه ها جوش داده شوند. هنگام جوشکاري میلگردکلاف عرضی، باید دقت شود که تیرچه در اثر جوش آسیب نبیند.
- براي قالب بندي کلاف عرضی از تخته هایی به عرض حداقل 12 سانتی متر و ضخامت 2 سانتی متر استفاده
می شود. - در صورتی که بار زنده ي سقف کمتر از 350 کیلو گرم بر متر مربع و طول دهانه موثر کمتر از 4 متر
باشد نیازي به تعبیه ي کلاف میانی نیست. ولی اگر در این حالت طول دهانه بیش از 4 متر باشد یک
کلاف میانی در سقف تعبیه می شود. حداقل سطح مقطع آرماتور هاي طولی این کلاف برابر نصف سطح
مقطع آرماتورهاي کششی وسط دهانه ي تیرچه ها می باشد. - در صورتی که بار زنده ي سقف بیشتر از 350 کیلوگرم بر متر مربع و طول دهانه موثر کمتر از 4متر باشد
یک کلاف میانی مورد نیاز است .در این حالت براي طول دهانه ي 4 متر تا 7 متر دو کلاف میانی و براي
دهانه ي بیش از 7 متر 3 کلاف میانی اجرا می شوند. حداقل سطح مقطع آرماتورهاي طولی هر کلاف
برابر سطح مقطع آرماتورهاي کششی وسط دهانه تیرچه ها میباشد. - در صورتی که بار منفرد سبک روي سقف وارد شود باید توسط کلاف هاي میانی مناسب بار منفرد وارده
را روي تیرهاي T شکل پخش نمود
عواملی موثر در تعیین تعداد کلاف هاي عرضی
- طول دهانه
- شدت بار زنده وارد بر دیافراگم
نحوه اجراي كلاف عرضی در سقف هاي كروميت
- کلاف عرضی( کلاف میانی ) ، تای بیم یا ژوئن ( Tie beam ) در تمامی دهانه های سقف های کرومیت لازم الاجرا است. اجرای کلاف عرضی در سقف های کرومیت علاوه بر ایجاد کمربندی بتنی در وسط دهانه ها که موجب تقسیم دهانه های بزرگ به دهانه های کوچکتر و توزیع یکنواخت بار روی سقف تیرچه بلوک است به دلیل استفاده نکردن از جک و شمع در زیر تیرچه های فلزی باعث مهار تیرچه ها و جلو گیری از کمانش بال فوقانی تیرچه ها و ریزش سقف در هنگام بتن ریزی می گردد.
- اجرای کلاف عرضی بدین صورت است که پس از جوشکاری تیرچه های کرومیت و قرار دادن بلوک ها مابین تیرچه ها، فاصله ای به عرض حداقل ۱۰ و حداکثر ۱۴ سانتیمتر عمود بر تیرچه ها در بین بلوک ها ایجاد می گردد. در داخل کلاف عرضی یک عدد میلگرد حداقل نمره ۱۲ آجدار و بالای کلاف عرضی نیز یک عدد میلگرد نمره ۱۲ یا ۱۴ یا ۱۶ آجدار بر روی بال فوقانی تیرچه ها ، تیرهای فرعی کناری و در صورت وجود تیر فرعی در وسط دهانه ، به آنها جوش داده می شود.
- در دهانه های بزرگ بهتر است که از میلگرد ۱۶ برای بالای کلاف عرضی استفاده نمود و همچنین جوشکاری طوری باشد که باعث ضعیف شدن نبشی تیرچه نگردد.
- میلگرد تحتانی کلاف عرضی نیز علاوه بر ورق تیرچه کرومیت ، در دو سر انتهایی کلاف عرضی نیز باید به تیرهای فرعی جوش داده شود.
- در تیرچه هایی که به دلیل طول زیاد نیاز به ورق نری به عنوان تقویت عضو کششی تیرچه ( ورق پایین تیرچه ) است میلگرد داخلی کلاف عرضی به میلگرد زیگزاگ تیرچه جوش می شود.
- کلاف عرضی می بایست در یک خط مستقیم اجرا گردد و همچنین میلگرد بالا و پایین کلاف عرضی نیز به صورت موازی قرار گیرند.
- به دلیل جوشکاری میلگردها به کلاف عرضی نیازی به نصب سنجاقک که معمولا در سقف های تیرچه بلوک معمولی استفاده می شود نمی باشد.
- تعداد کلاف میانی در سقف کرمیت بستگی به طول دهانه دارد.
برای دهانه های ۳ الی ۵/۵ متر یک کلاف عرضی و از طول ۵/۵ متر الی ۷/۵ متر دو کلاف عرضی لازم است ، - در هر صورت فاصله بین دو کلاف عرضی نباید از ۲/۵ متر بیشتر باشد ،
- ولی برای دهانه های کوچکتر از ۳ متر نیازی به ایجاد فاصله نیست ولی جوش دادن میلگرد ضروری است.
- داخل کلاف میانی نیز در هنگام بتن ریزی با بتن پر می گردد.
قالب بندی زیر کلاف میانی
برای قالب بندی زیر کلاف میانی از ۳ روش می توان استفاده نمود.
- (A) تخته هایی به ضخامت ۲ سانتیمتر و عرض فاصله ایجاد شده ،
در زیر کلاف میانی توسط سیم آرماتوربندی به تیرچه ها بسته می شود که این تخته ها پس از بتن ریزی باز می شود ، اجرای صحیح کلاف میانی علاوه بر مقاومت سقف ، باعث زیبا شدن سقف اجرا شده می گردد. - (B) استفاده از ورق فلزی به ضخامت حداقل ۳ میلیمتر که به بال تحتانی تیرچه کرومیت جوش داده می شود.
این قالب ها در زیر کلاف عرضی باقی می ماند به همین علت استفاده از این روش از نظر اقتصادی مقرون به صرفه نمی باشد. - (C)استفاده از قالب های بتنی که به قالب ریپ معروف است.
طول ، عرض و ضخامت قالب ریپ به ترتیب ۶۰ ، ۱۰ و ۵ سانتیمتر می باشد.
درون این قالب های بتنی یک عدد میلگرد ۱۲ قرار دارد که از دو سر قالب حدود ۵ سانتیمتر بیرون است.
میلگردهای خارج شده از قالب ریپ به ورق تیرچه ها جوش داده می شود.
در صورت استفاده از قالب ریپ نیازی به میلگرد داخلی کلاف عرضی نمی باشد.
