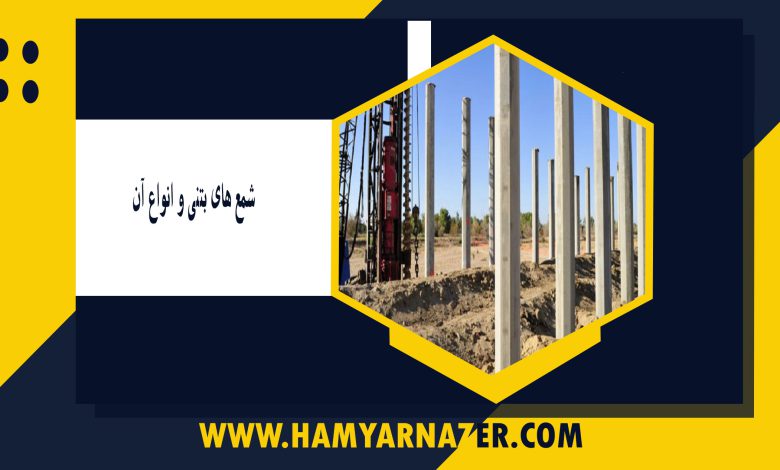

انواع شمع‌های بتنی
در عمل، شمع‌های بتنی به دو صورت مورداستفاده قرار می‌گیرند:
- الف: شمع‌های پیش‌ساخته
- ب: شمع‌های در جاریز
شمع‌های پیش‌ساخته
- شمع‌های پیش‌ساخته را می‌توان با استفاده از میل‌گردهای معمولی ساخت.
- مقطع آنها به‌صورت مربع یا هشت ضلعی است.
- میل‌گردها به‌منظور مقاوم نمودن شمع در مقابل خمش تولید شده در هنگام حمل‌ونقل، بلندکردن و اعمال نیروی جانبی به شمع و همچنین افزایش مقاومت فشاری، مورد استفاده قرار می‌گیرند.
- شمع‌های پیش‌ساخته در طول موردنظر ساخته شده و تحت شرایط مرطوب به عمل می‌آیند تا به مقاومت موردنظر برسند. پس از آن به محل کوبیدن حمل می‌شوند.
- شمع‌های پیش ساخته را می‌توان با استفاده از کابل‌های پیش تنیدگی پر مقاومت، به‌صورت پیش‌تنیده در آورد .
شمع‌های در جاریز
- شمع‌های بتنی در جاریز بدین صورت اجرا می شوند که ابتدا چاهی در زمین به وسیله دست یا ماشین حفر می شود و سپس قفس آرماتور ها درون چاه قرار داده شده و داخل آن با بتن پر می شود.
- امروزه شمع‌های درجا به روش ها و انواع مختلف اجرا می شوند و اکثر آنها در انحصار شرکت خاصی که ابداع کننده اولیه آنها می باشد، قرار دارند.
- شمع‌های درجاریز در دو گروه اصلی جای می گیرند:
الف: با غلاف
ب: بدون غلاف. - هر دو گروه میتوانند دارای نوک پهن شده (پداستال) باشند.
- شمع‌های درجاریز غلافدار بدین صورت اجرا می شوند که ابتدا یک لوله فولادی به زمین کوبیده شده و پس از رسیدن به عمق موردنظر،مصالح داخلی آن خالی شده و داخل لوله پر از بتن می شود.
- لوله را می‌توان با قرار دادن یک سنبه در داخل آن کوبید و پس از رسیدن به عمق موردنظر، سنبه را خارج کرد. برای سر پهن کردن شمع (ایجاد پداستال) ، پس ریختن مقداری بتن در نوک شمع، با رها کردن وزنه از ارتفاع، آن را می کوبند تا از طرفین پهن شود. برای اجرای شمع بدون غلاف، ابتدا غلاف در زمین کوبیده شده و سپس همزمان با بتن ریزی در داخل غلاف، غلاف به تدریج به بیرون کشیده می شود.
مراحل اجرای شمع درجاریز
- مرحله اول :حفاری
- مرحله دوم:ساخت ،انتقال ونصب قفس آرماتور
- مرحله سوم:لوله گذاری
- مرحله چهارم:ماسه گیری
- مرحله پنجم:بتن ریزی بااستفاده ازقیف ولوله ترمی
