نامنظمی در پلان
در صورتی که ساختمان دارای یک یا چند نوع از نامنظمی‌های زیر باشد، به عنوان ساختمان نامنظم در پلان محسوب می‌شود.
- ۱- نامنظمی هندسی
- ۲- نامنظمی پیچشی
- ۳- نامنظمی در دیافراگم
- ۴- نامنظمی خارج از صفحه
- ۵- نامنظمی سیستم‌های غیرموازی
نامنظمی هندسی

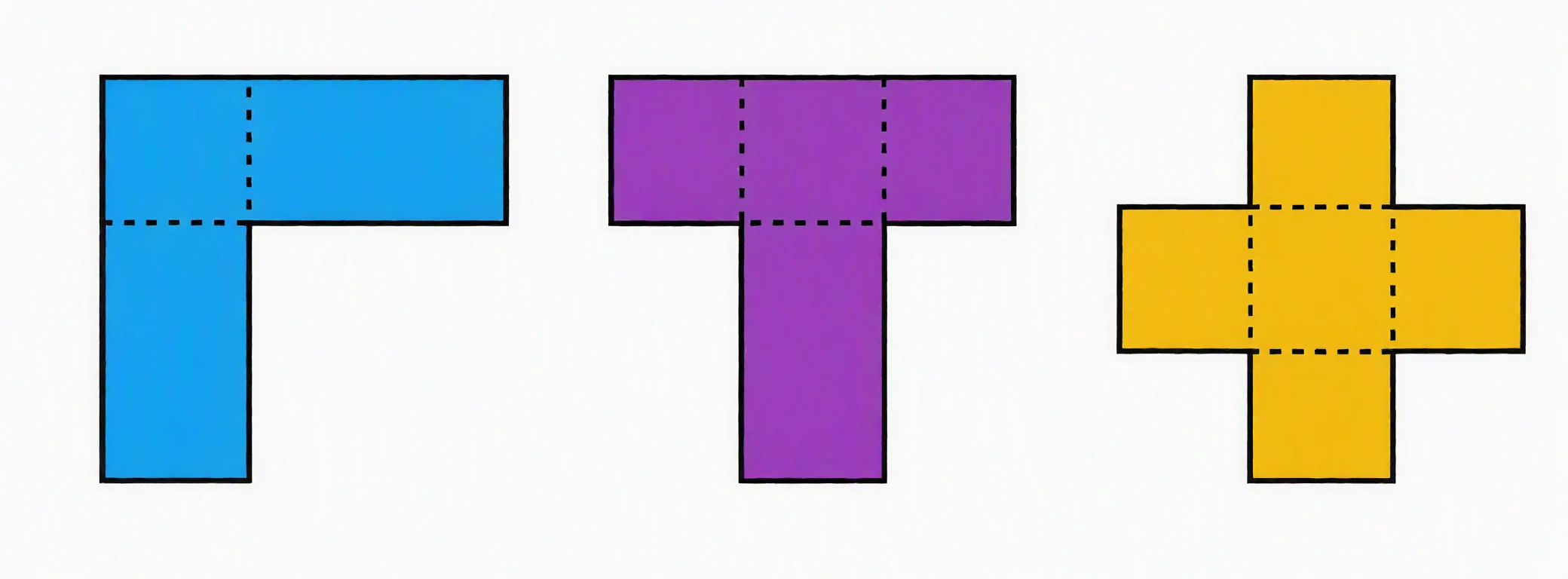

اگر پلان ساختمان به شکل‌هایی مانند مربع یا مستطیل، منظم باشد، رفتار آن در برابر زلزله معمولاً قابل پیش‌بینی‌تر است. اما اگر پلان به صورت یا دارای عقب‌نشینی‌ها و پیش‌آمدگی‌های زیاد باشد، مسیر انتقال نیروهای زلزله در سازه یکنواخت نخواهد بود و ممکن است در محل تغییر شکل هندسی، تمرکز تنش و تغییر مکان ایجاد شود.
به طور مثال در یک پلان L شکل، تمرکز تنش و پیچش به صورت شکل ذیل می‌باشد:

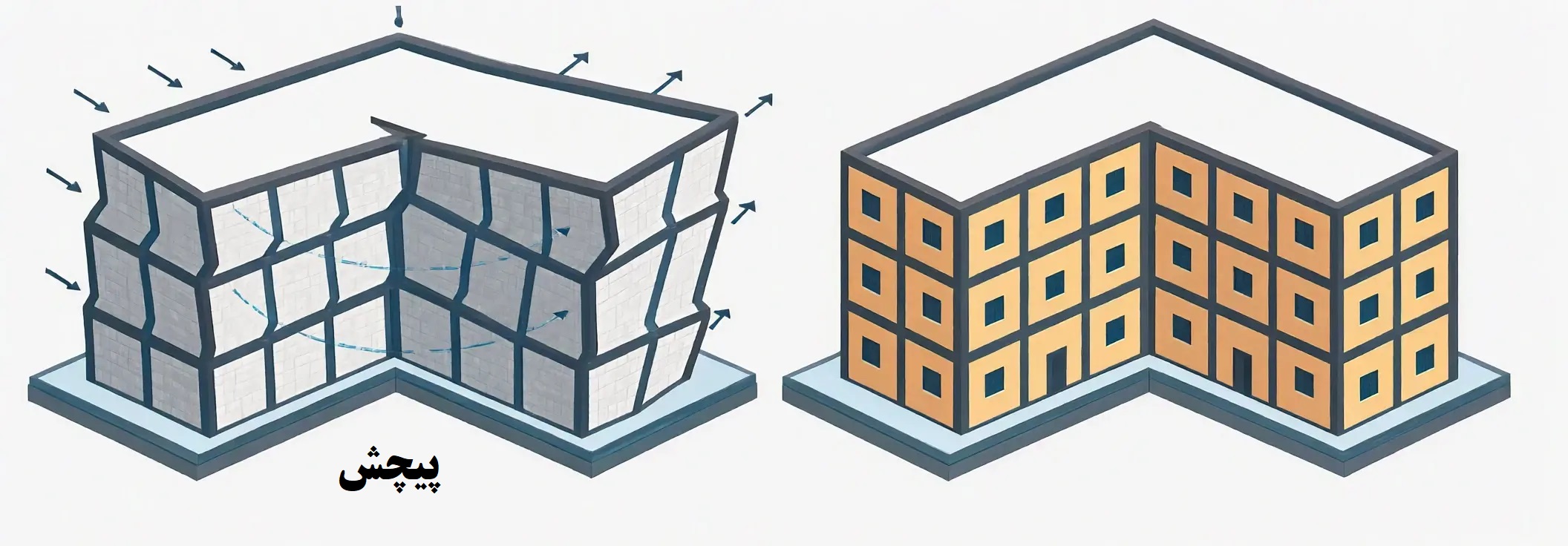

(تصویر نشان‌دهنده پیچش و تغییر شکل در پلان L شکل تحت اثر نیروی زلزله است)
دیدگاه اجرایی

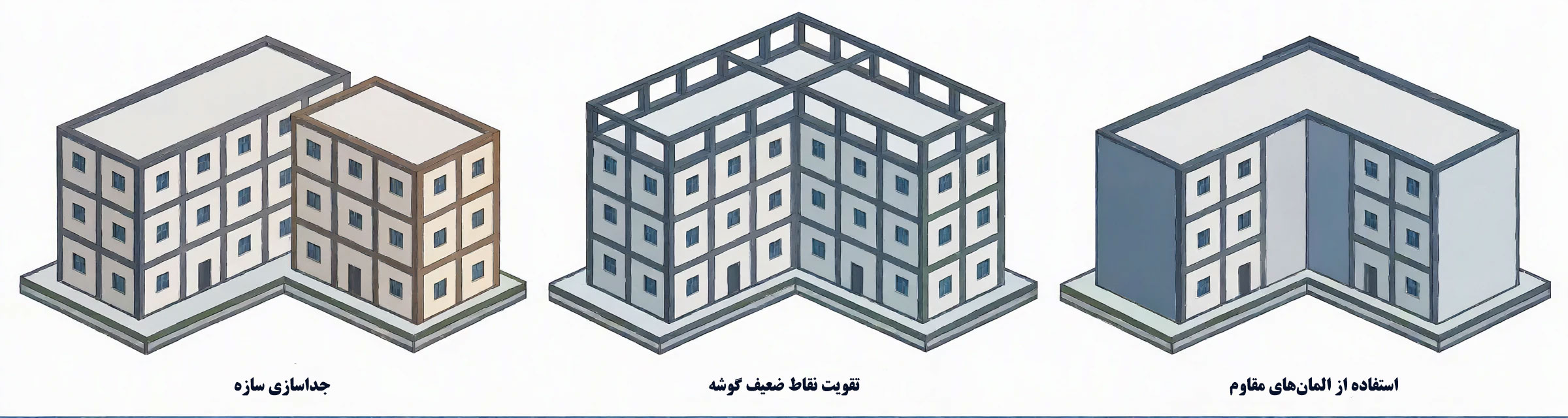

ممکن است این سوال پیش بیاید که اگر ناچار به داشتن این نوع ساختمان‌ها باشیم چه اقداماتی باید انجام داد؟ به طور مثال، در ساختمانی با پلان L شکل، می‌توان اقدامات زیر را به کاربرد:
- جداسازی سازه
- تقویت نقاط ضعیف گوشه
- استفاده از المان‌های مقاوم
اگر میزان پس‌رفتگی همزمان در دو امتداد، بیش از ۲۰ درصد طول پلان در آن امتداد باشد، پلان دارای نامنظمی هندسی می‌باشد.

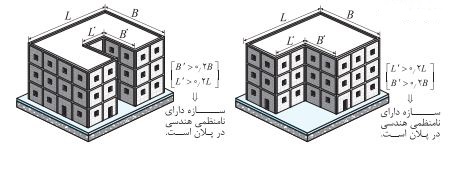

(در شکل‌های پایین ، ضوابط هندسی مربوط به عقب‌نشینی‌ها در پلان‌های U و L شکل با روابط ریاضی و نشان داده شده است که در این صورت سازه دارای نامنظمی هندسی در پلان است).
