انواع رادیاتور ها و روش نصب و محاسبات سرانگشتی آنها
انواع رادیاتور ها و روش نصب و محاسبات سرانگشتی آنها
رادیاتور چیست؟
دستگاه های پخش کننده گرما وسايلي هستند که از آنها براي جبران تلفات گرمایی ساختمان و گرم نگه داشتن محل مورد نظر استفاده می گردد. دراين دستگاه ها سیال گرم (آب گرم، آب داغ و يا بخار)جريان داشته و گرماي خود را از طريق سطح تبادل کنندۀ گرما به محیط منتقل می کنند.
انواع رادیاتور ها

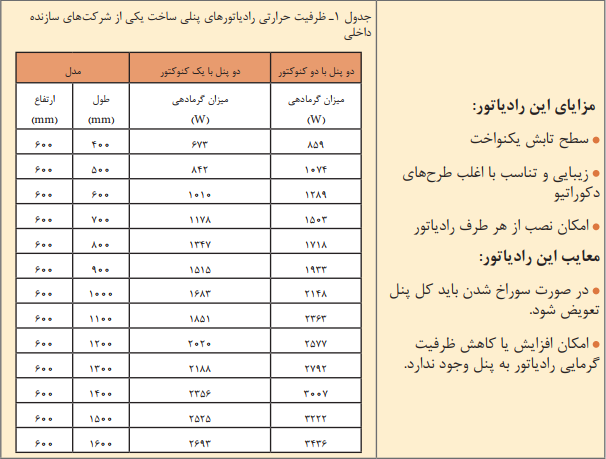

- رادیاتور پنلی
- رادیاتور پره ایمزیت رادیاتور پره ای
- امکان تعویض و اضافه نمودن قسمتی از رادیاتور
- ضریب هدایتی بیشتر به علت جنس آلومینیومی (نه گرمادهی بیشتر)
- امکان فروش رادیاتورهای قدیمی و اسقاطی
- سبک بودن
- میزان گرمادهی رادیاتور پره ای به ازای هر پره بین 100 تا 135 کیلو کالری برساعت
معایب رادیاتورهای پره ای
- گرانتر بودن به علت جنس آن
- نیاز به هواگیری مرتب (به علت بروز واکنشهای شیمیایی صورت گرفته در آن)
- تولید گاز هیدروژن که در صورت رسیدن این حباب ها به پمپ پکیج سبب خراب شدن پمپ می گردد
- گرمادهی کمتر در مقایسه با راداتور پنلی
- سایز بزرگتر در مقابل با رادیاتور پنلی (برای تولید مقدار گرمای یکسان نیاز به پره بیشتر است)
- در هنگام نصب احتمال شکستگی رادیاتور پره ای بسیار بالاست (در صورت بی دقتی در نصب اگر کمی فشار اضافی به رادیاتور وارد شود حتما ترک خواهد خورد)
- ناهماهنگی بین مس پکیج و آلومینیوم رادیاتور (باعث خوردگی مس پکیج به مرور زمان خواهد شد)
- زمان گیر بودن و سختی نصب (به دلیل تولید پره ها در پک ها ی 5، 7 و 10 قبل از نصب نیاز به سرهم بندی دارد)
- مصرف انرژی بیشتر به دلیل انتقال حرارت همرفتی بیشتر (گرم کردن هوای اتاق)

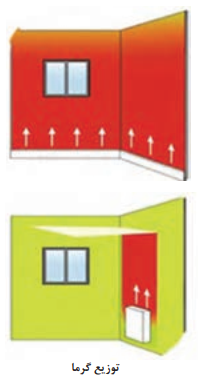

- رادیاتور قرنيزی

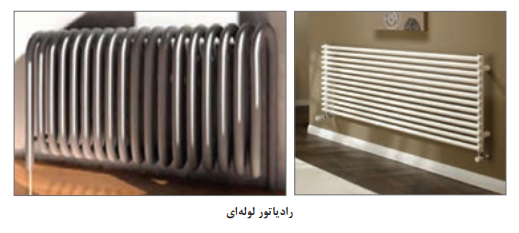

- رادیاتور لوله ای
- رادیاتورحوله ای
روش نصب رادیاتور چگونه است؟
یک رادیاتور شوفاژ دارای دو مجرای آب می باشد بدین صورت که از یکی آب گرم وارد می شود و از دیگری نیز خارج می شود. البته در مرحله لوله کشی باید دقت کافی بکار رود تا هنگام نصب رادیاتور مشکلی پیش نیاید. همچنین، در مرحله لوله کشی باید مجرای ورود و خروج آب گرم در لوله های شوفاژ در ساختمان دارای فاصله مشخصی از هم باشند که با توجه به نوع رادیاتور این فاصله مشخص ممکن است 35 سانتی متر، 50 سانتی متر و یا 60 سانتی متر باشد.
نکات مهم نصب رادیاتور شوفاژ :
- در هنگام نصب رادیاتور شوفاژ نباید هیچ فشاری از قسمت شیر آلات روی دیوار باشد.
- هر گونه فشار از قسمت شیر آلات روی دیوار به مرور زمان باعث ترک خوردگی گچ و رنگ شده و بعد از مدتی نیز کاملا تخریب می شود و باعث نشتی آب و شکستگی اتصالات داخل دیوار نیز می شود.
- بهتر است شوفاژها را در ارتفاع 7 تا 10 سانتی متری از کف اتاق نصب کنید زیرا چرخش هوا بهتر صورت می گیرد و در این ارتفاع بهره وری بالاتری نیز دارد.
- بهتر است که در نصب رادیاتور شوفاژ از شیرهای ترموستاتیک استفاده نمود زیرا باعث کاهش هزینه گاز می شود و عمر پکیج را نیز افزایش می دهد.
- در نصب رادیاتور شوفاژ از شیر هواگیری اتوماتیک استفاده کنید زیرا باعث می شود که عمل هوا گیری براحتی انجام شود و خطر نشت آب به مبلمان و اثاثیه را کاهش می دهد البته هواگیری مناسب باعث افزایش عمر همه تجهیزات می شود.
- حفظ فاصله مناسب و حداقلی شوفاژ با دیوار و کف باعث افزایش بهره وری شوفاژ می شود.
- سطوح شوفاژها باید تمیز شوند زیرا باعث بهره وری حرارتی آن و کاهش دوده زدن و سیاه شدن دیوار اطراف شوفاژ می گردد.
- بهتر است که تا جای ممکن فضای اطراف شوفاژ باز باشد تا هوا بهتر گردش کند.
محاسبات سرانگشتی رادیاتور:
- محاسبات سرانگشتی بار حرارتی ساختمان
150*(2∧Q(kcal/hr)= A(M(بارحرارتی) - محاسبات سرانگشتی تعداد پره های شوفاژ فولادی
125/(بارحرارتی فضای مورد نظر) (N= Q(kcal/hr(تعداد پره های شوفاژ فولادی)
500/(بارحرارتی فضای مورد نظر) (N= Q(btu/hr(تعداد پره های شوفاژ فولادی) - محاسبات سرانگشتی تعداد پره های شوفاژ آلومینیومی
0.75*(تعداد پره های شوفاژ فولادی) n= N(تعداد پره های شوفاژ آلومینیومی)
- نحوه محاسبه میزان رادیاتور پانلی مورد نیاز برای فضای مورد استفاده با ارتفاع سقف بنا ۲٫۸ :
طبقه میانی طبقه بالای پیلوت یا آخر پنجره معمولی پنجره دوجداره بزرگ پنجره دوجداره متوسط و کوچک ضخامت دیوار بیرونی مناسب ضخامت دیوار بیرونی نامناسب کالری مورد نیاز متر رادیاتور پنلی ۱ * * * متراژ * ۱۵۰ ۲۲۵۰/کالری مورد نیاز ۲ * * * متراژ * ۱۵۰ * ۱٫۲ ۲۲۵۰/کالری مورد نیاز ۳ * * * متراژ * ۱۳۰ * ۱٫۲ ۲۲۵۰/کالری مورد نیاز ۴ * * * متراژ * ۱۳۰ * ۱٫۳ ۲۲۵۰/کالری مورد نیاز ۵ * * * متراژ * ۱۳۰ ۲۲۵۰/کالری مورد نیاز ۶ * * * متراژ * ۱۳۰ * ۱٫۲ ۲۲۵۰/کالری مورد نیاز ۷ * * * متراژ * ۱۵۰ * ۱٫۲ ۲۲۵۰/کالری مورد نیاز ۸ * * * متراژ * ۱۵۰ * ۱٫۳ ۲۲۵۰/کالری مورد نیاز ۹ * * * متراژ * ۱۳۰ * ۱٫۳ ۲۲۵۰/کالری مورد نیاز ۱۰ * * * متراژ * ۱۳۰ * ۱٫۴ ۲۲۵۰/کالری مورد نیاز ۱۱ * * * متراژ * ۱۳۰ * ۱٫۲ ۲۲۵۰/کالری مورد نیاز ۱۲ * * * متراژ * ۱۳۰ * ۱٫۳ ۲۲۵۰/کالری مورد نیاز
