تعیین محل بادبند در پلان و نحوه نمایش آن

تعیین محل بادبند در پلان و نحوه نمایش آن

بادبند

بادبندها اعضای کششی و فشاری برای مقابله با نیروهای جانبی (باد زلزله )هستند و مانع کج شدن اسکلت ساختمان در هنگام اعمال نیروی جانبی می گردند.

انواع بادبند

  1. بادبند  ضربدری
  2. بادبند قطری
  3. بادبند٧ و ٨ (هم‌محور و بدون‌محور)
  4. بادبند واگرا
  5. بادبند همگرا

محل قرارگیری بادبند

محل قرارگیری بادبندها در ساختمان به صورت متقارن تعیین می گردد. به این معنی که در هر چهار طرف ساختمان باید به کار گرفته شوند تا تعادل در ساختمان برقرار شود.

بادبند در پلان:

با توجه به پلان های معماری (پلان زیر زمین پارکینگ و طبقات :جانمایی بازشوها و پارکینگ) محل بادبندها در پلان تعیین و در پلان ستون گذاری ترسیم می گردد.

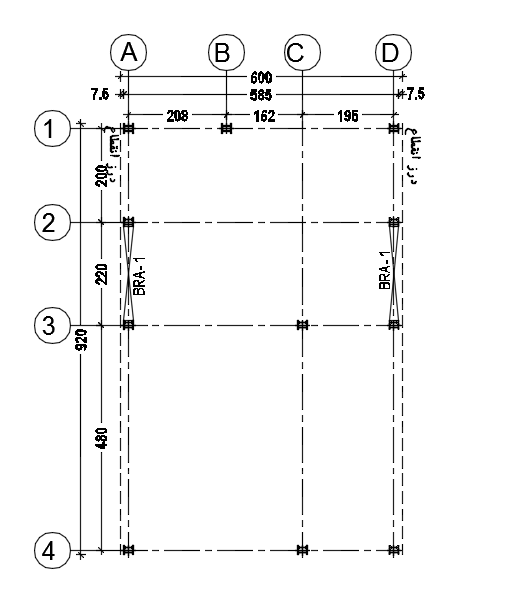

جهت معرفی انواع بادبندها (شکل نوع پروفیل و.. )و  اندازه طول و تیپ بندی و با حروف مخفف BR یا BRA معرفی می نمایند.

bracing

نکات تعیین محل بادبندها در پلان:

  1. حتی الاکان محل بادبندها داخل دیوارها جانمایی شود تا به نمای خارجی و فضاهای داخلی بنا از حیث معماری لطمه ای وارد ننماید.
  2. تعیین بادبندها در قاب های پیرامونی و محیطی پلان و حفظ تقارن کلی در پلان بادبندی از اهمیت بسیار بالایی برخوردارند.
  3. اطراف باکس پله و آسانسور و دیوارهای داخلی مکان مناسبی برای جانمایی بادبندها می باشند.
  4. بادببندها حتما در دوراستا متعامد x و y پلان تعبیه گردد.
  5. در صورت محدودیت در قراردادن بادبند در برخی دهانه ها و محدودیت های بازشوهای معماری الزاما می توان از شکل های مختلف بادبندها استفاده نمود.

آخرین ویرایش: 1399/04/31

شماره ویرایش: دوم
