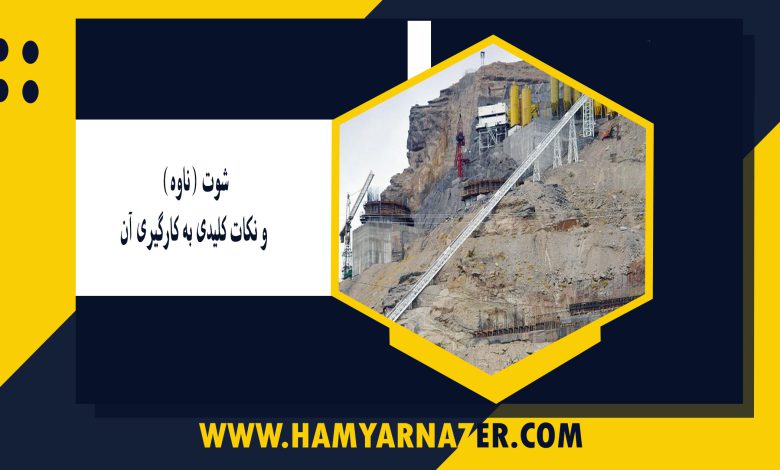

شوت (ناوه)
- وسیلهای است که جهت انتقال بتن به کار میرود.
- دارای سطح مقطع مستطیلی یا دایرهای میباشد که شکل دایرهای آن در جاهایی که فاصله انتقال زیاد است بیشتر به کار میرود و مقطع مستطیلی شکل در ارتفاع کمتر کاربرد دارد.
نکات کلیدی استفاده از ناوه
- ناوه طولانی باعث جداشدگی اجزا و خشک شدن مخلوط بتن میگردد، بنابراین باید از ناوه کوتاه استفاده کرد. بهعنوان راهنمایی، در صورت استفاده از یک ناوه، چنانچه بتن دچار جداشدگی گردید باید در نوع وسیله و یا طول آن تجدیدنظر نمود.
- شکل مقطع ناوه ترجیحاً دایرهای و یا نیمدایره باشد و از بهکاربردن مقاطع مستطیل با گوشههای تیز (به علت باقیماندن بتن و افزایش اصطکاک – اثر جدار -) خودداری گردد.
- قطر ناوه باید حداقل 8 برابر حداکثر اندازه سنگدانه باشد.
- شیب ناوه باید حداکثر به، 2 به 3 و یا حداقل 3 به 2 محدود شود.
- برای آنکه مخلوط درون ناوه مجدداً مخلوط گردد، بهتر است که در انتهای ناوه از یک ناودانی و یا قیف هادی عبور کند. این عمل همچنین باعث میشود که از جداشدگی اجزای بتن جلوگیری شود، بهویژه اگر سرعت بتن روی ناوه زیاد باشد.
- مخلوط بتن باید دارای کارایی کافی و چسبنده باشد تا بهراحتی درون ناوه حرکت کند. بهعنوان راهنمایی باید از بتنهایی با اسلامپ 5 تا 10 سانتیمتر استفاده نمود، بههرحال سایر عوامل، مانند عیار سیمان، دانهبندی، شکل و بافت سنگدانهها و نسبت آب به سیمان در این مسئله مؤثرند.
آخرین ویرایش: 1399/11/30
شماره ویرایش: سوم
