نقشه خوانی سیستم آبرسانی و آشنایی با علائم آن

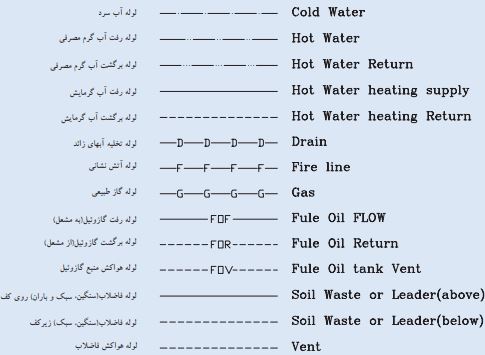

جدول علایم لوله کشی

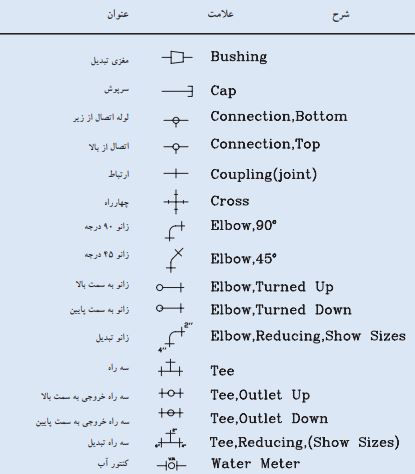

جدول علایم وصاله ها

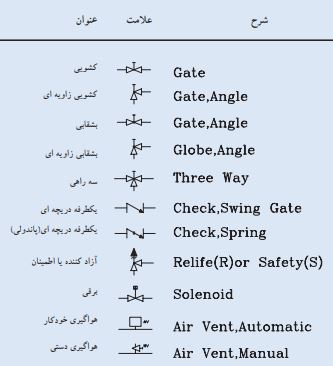

جدول علایم شیرها

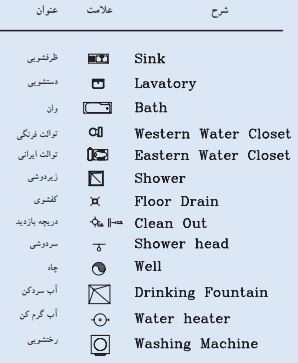

جدول علایم وسایل بهداشتی

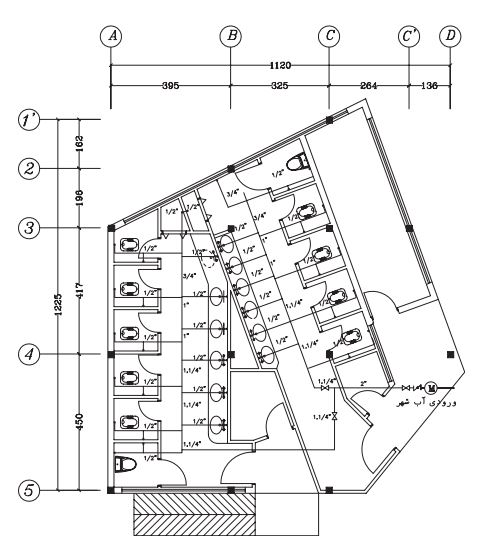

موارد مندرج در نقشه های لوله کشی آب

مواردی که در نقشه های لوله کشی آب نمایش داده می شود:

1. موقعیت وسایل تأسیساتی ولوله ها نشان داده می شود.
2. درنقشه های لوله کشی آب، قطر لوله ها و دیگر اجزای لوله کشی، موقعیت آنها و مسیر تقریبی خطوط لوله را نشان میدهد.
3. مسیر لوله کشی ها، مستقیم و موازی با دیوارها و کف ساختمان انتخاب و ترسیم میشوند.
4. خطوط لوله، نباید از زیرپنجره ها، درها و بازشوهای دیگرساختمان عبور کند. همچنین، خطوط لوله نبایداز داخل دودکش، کانال هوا، چاه آسانسور،اتاق برق و از بالای دستگاههای برقی بگذرد.

5. شرح نقشه خوانی آب مصرفی از کنتورآغاز می شود. کنتورداخل ملک و نزدیک در ورودی ساختمان قرار دارد پس ازکنتور شیر فلکه و شیر یکطرفه قرار دارد لوله آب سرد به سمتداخل ساختمان امتداد یافته و از آن برای وسایل بهداشتی مختلف انشعاب گرفته شده است انشعابها پس از کنتور به ترتیب عبارتند از:
   1ــ شیر برداشت حیاط
   2ــ ماشین ظرفشویی
   3ــ سینک ظرفشویی
   4ــ آبگرمکن مخزنی
   5  ــ ماشین رختشویی
   6  ــ یخچال
   7ــ حمام شامل روشویی، توالت فرنگی، دوش و شیر برداشت پاسیو
   8  ــ سرویس بهداشتی شامل روشویی، توالت شرقی، مخزن شستشوی و کولر آبی.
6. رایزر دیاگرام
   هدف از ترسیم نقشه رایزر دیاگرام مشخص نمودن تعداد رایزرها، اندازه گذاری و نمایش تعداد انشعابات لوله کشی آب ساختمان می باشد.
   در صورتی که فشار آب شهر برای تأمین آب مصرفیساختمان کافی نباشد میتوان از مخزن ذخیره آب استفاده نمود. این مخزن ممکن است در پایین ساختمان و یا بر روی بام راه پله(خرپشته) قرار گیرد.

7. انتخاب مسیر لوله کشی آب سرد و آبگرم و برگشت آبگرم مصرفی طبق مقررات ذکر شده در کتاب مبحث شانزدهم مقررات ملی ساختمان ایران تحت عنوان (تأسیسات بهداشتی) صورت می گیرد.

آخرین ویرایش: 1399/04/18

شماره ویرایش: دوم
