نکات اجرایی ویبره بتن و ایمنی در کار با ویبراتور

 ویبراتور بتن  ویبراتور Vibrator

 ویبراتور بتن دستگاهی که جهت خارج کردن حباب های هوا از محل بتون ریزی مورد استفاده قرار می گیرد. ویبراتور تامین کننده نیرو محرکه شلنگ ویبره می باشد که در انواع موتوری (بنزینی و دیزلی)، برقی- مکانیکی، برقی- کانورتوری و ویبراتوربتن بدنه دسته بندی می شود.

انواع ویبره بتن:

1. موتور ویبره بنزینی
2. موتور ویبره برقی
3. موتور ویبره بدنه قالب برقی
4. موتور ویبره بدنه قالب بادی

 ویبره بدنه بتن بنزینی

اجزای موتور ویبره بتن بنزینی (دیزلی):

1. موتور روبین بنزینی  5.5 اسب یا موتور هوندا GX160 و حتی موتور دیزلی
2. شاسی ویبره بتن
3. کوپلینگ روی موتور
4. شیلنگ ویبره بتن (در صورت سفارش)

 ویبره بدنه بادی بتن

برای لرزاندن قالب بتن و در جایی که خطر برق گرفتگی یا آتش گرفتن وجود داشته باشد از ویبره بدنه بادی یا ویبره بادی قالب بتن یا ویبره بادی بتن استفاده می گردد. ویبره بادی بتن  با قدرت ضربه زنی ۱۰ کیلوگرم الی ۱۰۰۰۰ کیلوگرم موجود می باشد. ویبره قالب بتون در انواع ویبره بدنه بادی بتن ایرانی، ویبره بدنه بادی بتن چینی، ویبره بدنه بادی بتن ترکیه ای، ویبره بدنه بادی بتن ایتالیا و … موجود است. ویبره بادی با اتصال به پمپ باد ایجاد لرزش و ضربه به قالب یا سقف را می نماید و کاربرد فراوانی در قالب های تونل مترو و پل های هوایی دارد. ویبره قالب بتن به ویبره لرزاننده قالب نیز شهرت دارد. ویبره لرزاننده قالب یا ویبره قالب به بدنه ی قالب بسته شده و باعث ایجاد لرزش در بتن و از بین رفتن خلل و فرج بتن می گردد.

ویبره بدنه برقی بتن

برای لرزاندن قالب بتن از ویبره بدنه برقی یا ویبره قالب بتن یا ویبره برقی بتن استفاده می گردد.

ویبره برقی بتن در انواع ۷۵۰ ، ۱۰۰۰ ، ۱۵۰۰ و ۳۰۰۰ دور و با قدرت ضربه زنی ۱۰ کیلوگرم الی ۱۰۰۰۰ کیلوگرم موجود می باشد.

ویبره قالب بتن در انواع ویبره بدنه برقی بتن ایرانی ، ویبره بدنه برقی بتن چینی ، ویبره بدنه برقی بتن ترکیه ای ،ویبره بدنه برقی بتن ایتالیا و … موجود است.

در ضربه زنی کم ویبره بدنه یا ویبره قالب تکفاز و در ضربه زنی بالا ویبره بدنه یا ویبره قالب سه فاز متداول است ویبره قالب بتن به ویبره لرزاننده قالب نیز شهرت دارد.

هدف از ویبره بتن

هدف از جایدهی و تراکم بتن پر کردن زوایای قالب و اطراف میلگرد و خروج هوای غیر عمدی (نا خواسته‌) از بتن می باشد. برای بتن های شل و نیمه شل، لرزش بخوبی موثر است اما دربتن های خیلی سفت و فوق العاده سفت در واقع فشار تاثیری زیادی را برای بتن هائی در حد فاصل این دو (بتن های سفت و نیمه سفت) فشار تراکم با لرزش یا ضربه می تواند به تراکم منجر شود.

برخی بتن های خیلی شل و روان عملاً به تراکم نیاز ندارند و عمل تراکم می تواند به آنها زیان برساند (اسلامپ بیشتر از 180 میلی متر).

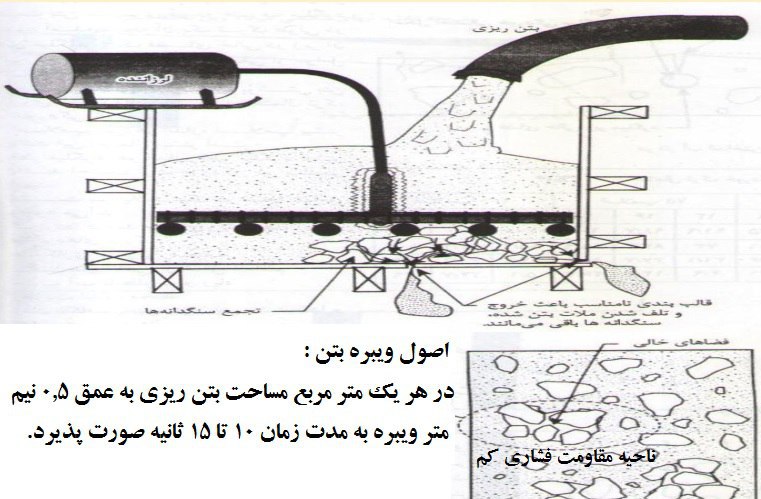

اصول ویبره بتن

اصول ویبره زدن بتن به این صورت است که ویبره بتن نباید در حدی باشد که اختلاط بتن را بر هم بزند.

نکات ویبره بتن:

1. نباید پوکر شیلنگ ویبره بادی یا شیلنگ ویبره برقی بیش از 5 ثانیه در بتن فرو رود.
2. برای ویبره بتن یک سطح مشخص معمولاً نیم متر به نیم متر شلنگ ویبره را در سطح فرو برده و ویبره بتون می نمایند.
3. هیچوقت نباید عمل ویبره از زمان بتن ریزی فاصله داشته باشد و بایستی بلافاصله بعد از ریختن بتن ، دستگاه ویبره بتون شروع به ویبره زنی نماید. متأسفانه در بسیاری موارد دیده می شود که اپراتور دستگاه ویبره بتن، پوکر ویبره بنزینی بتن یا ویبره برقی بتن را بالای 20 ثانیه در داخل بتون نگه داشته و با این کار غلط باعث می شوند مخلوط بتن از حالت همگن خارج شده و ذرات ریز ریز و درشت از هم جدا شوند و بتون دیگر نتواند به آن مقاومت مورد نظر برسد.

ایمنی در کار با ویبراتور

1. در ویبراتور باید تمام سیم ها و کابل های برق از داخل لوله های لاستیکی عبور نماید.
2. قسمت لرزاننده  دستگاه باید به وسیله فنر یا لاستیک از قسمت فوقانی جدا شده باشد.
3. دستگاه باید زمانی به کار افتد که میله ویبراتور روی بستر نرمی قرار گرفته باشد.

آخرین ویرایش: 1399/04/29
