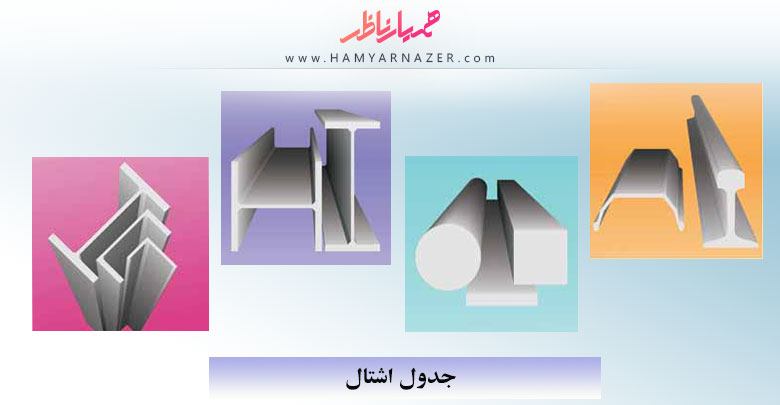

جدول اشتال و کاربرد آن

بخش مشخصات مقاطع فولادی (جدول اشتال) شامل اطلاعات مقاطع پرکاربرد فولادی طبق جدول اشتال همراه با توضیح پارامترها می باشد.
(IPE , IPB , INP , T , L , UNP , CPE , Z , Box , Rect Box , Tube , Rebar , Bolts )

تعریف پارامترهای مقاطع

h : ارتفاع پروفیل
hH : ارتفاع پروفیل بعد از برش
d : قطر
P : محیط
b : عرض پروفیل
s : ضخامت جان
t : ضخامت بال
r : شعاع کنج اتصال جان و بال
r1 : شعاع کنج اتصال
r2 : شعاع گوشه بال یا ساق
c : ضخامت ماهیچه
h-2c : ارتفاع جان
A : مساحت مقطع
G : وزن واحد طول
e : فاصله مرکز سطح تا ضلع بیرونی
ex : فاصله مرکز سطح تا ضلع بیرونی
ey : فاصله مرکز سطح تا ضلع بیرونی
tana : زاویه بین محورهای اصلی مقطع
w :
v1 :
Ix : ممان اینرسی حول محور x-x
Sx : اساس مقطع حول محور x-x
rx : شعاع ژیراسیون حول محور x-x
Iy : ممان اینرسی حول محور y-y
Sy : اساس مقطع حول محور y-y
ry : شعاع ژیراسیون حول محور y-y
Iz : ممان اینرسی حول محور z-z
rz : شعاع ژیراسیون حول محور z-z
In : ممان اینرسی حول محور n-n
Sn : اساس مقطع حول محور n-n
rn : شعاع ژیراسیون حول محور n-n
Xm : فاصله مرکز برش تا مرکز سطح
a1 : فاصله دو پروفیل برای مساوی شدن ممان اینرسی ها
rT :
Aa : مساحت مقطع در محل های پیوسته
Ixa : ممان اینرسی در محل های پیوسته
Sxa : اساس مقطع در محل های پیوسته
Ab : مساحت مقطع در محل مرکز سوراخ
Ixb : ممان اینرسی در محل مرکز سوراخ
Sxb : اساس مقطع در محل مرکز سوراخ
boltDs : قطر بدنه پیچ (Min-Max)
boltS : فاصله دو سمت صاف کله پیچ (Min-Max)
boltE : فاصله دو گوشه کله پیچ (Min-Max)
boltK : ضخامت کل کله پیچ (Min-Max)
boltK1 : ضخامت کله پیچ
boltDw : قطر واشر
boltC : ضخامت واشر (Min-Max)
boltB1 : طول ناحیه رزوه شده
boltB2 : طول ناحیه رزوه شده
boltXb : ماکزیمم طول ناحیه رزوه در قسمت انتقال
