نکات اجرایی شیر الات ساختمانی و محاسبات سرانگشتی آن

شیر الات ساختمانی

اين نوع شير آلات اعم از شير فلكه و شير يكطرفه در سيستم آب رسانی ساختمان ها مورداستفاده قرار ميگيرند.

حداقل تعداد شیر الات مورد نیاز یک ساختمان

• الف)4 عدد شیر مخلوط (حمام، روشویی توالت،شیر توالت،آشپزخانه)
• ب)2 عدد شیر تکی(فلاش تانک ، لباسشویی)

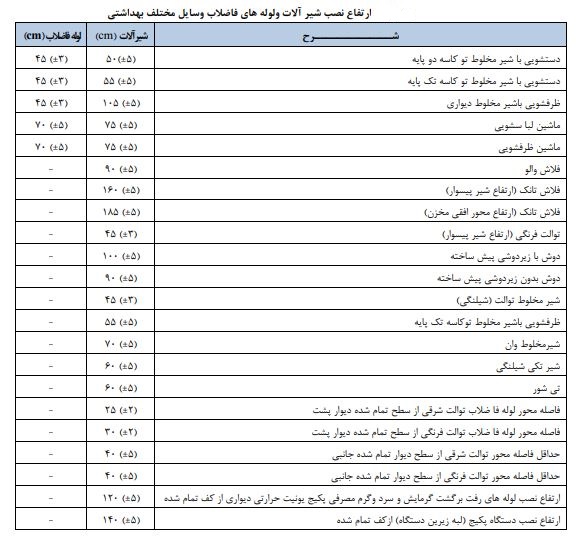

ارتفاع نصب شير آلات

نصب شيرها

• کليه شيرفلکه هاي بکار رفته در سيستم آب مصرفي ساختمان از نوع برنجي دنده اي مي باشد.
• شيرها بايد در جاهايي قرار گيرند که دسترسي و کار با آنها آسان باشد و براي شـيرهائي کـه بصـورت توکار نصب مي شوند، دريچه دسترسي پيش بيني شود.
• شيرها نبايد به گونه اي نصب شوند که فلکه آنها پائين تر از تراز افقي محور شير قرار گيرد.
• کليه شيرفلکه هاي موتورخانه مجهز به پلاک راهنماي برنجي بوده که بـا مفتـول گـالوانيزه بـه گلـوئي شيرفلکه آويخته شود و شرح کار شيرفلکه با توجـه بـه شـماره آن در تـابلوي راهنمـاي بهـره بـرداري
  موتورخانه که روي ديوار نصب خواهد شد مشخص مي گردد.

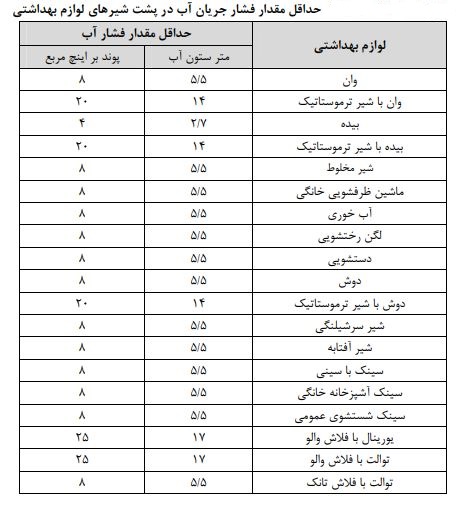

حداقل مقدار فشار جریان آب در پشت شيرهای لوازم بهداشتی
