ضوابط مهم و محاسبه بار برف در مبحث ششم مقررات ملی ساختمان

 P_r=C_sP_s.

 P_s:بار برف مبنا

C_s:ضریبی است به نام (ضریب اثر شیب) که برای بام های شیب دار،قوس دار،دندانه ای دارای اعدادی از جدول ۶-۴-۲محاسبه می شود.

مقدار P_s رادر هر حالت نباید کمتر از  مقدار ۲۵ دکانیوتن بر متر مربع در نظر گیریم.

مقدار ضریب اثر شیب را مطابق مقادیر زیر محاسبه میکنند:

• الف-در بام های مسطح و شیبدار با زاویه شیب کمتر از ۱۵ درجه:C_s=۱
• ب-در بام های شیب دار با زاویه شیب بین ۱۵ درجه و ۶۰ درجه:  C_s=1-(α-15/60
• پ-در بام های شیب دار با زاویه شیب بیشتر از ۶۰ درجه: C_s=۰.۲۵

بام های شیب دار دندانه ای

در بام های شیب دار دندانه ای ضریب اثر شیب را می توان در کلیه سطوح ان C_s=۱ قرار داد.

بام های قوس دار

در بام های قوس دار ضریب اثر شیب بدین صورت است که قوس را به چند ضلع تقسیم می کنیم و زاویه هر قطعه را محاسبه کرده و ضریب اثر شیب را مطابق بند بالا محاسبه می کنیم (نکته :نباید تعداد قطعات در هر نیمه قوس از سه عدد کمتر باشد.)

بام های شیبدار دو طرفه

در بام های شیبدار دو طرفه که زاویه شیب ان بین ۱۵درجه تا ۶۰ درجه باشد و در بام  های قوس دار ،زاویه خطی پای قوس تا راس قوس بین ۱۵ تا ۶۰ درجه باشد بارگذاری نا متقارن باید حتما در نظر گیریم.

اثر نامتقارن بار برف بدین صورت است که بار رو به باد را حذف و در عوض ۲۰ درصد پشت به باد افزایش می یابد.

در بارگذاری نا متقارن برای بام های دندانه ای بین دو شیب،ضریب اثر شیب را ۰.۵و برای شیب های رو به سطح بالا و پایین را ۲ در نظر بگیرید.

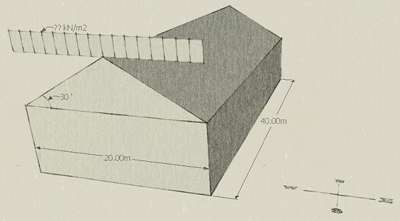

مثال محاسبه بار برف

الف – با توجه به نوع کاربری کارخانه صنعتی در گروه خطر پذیری 3 با ضریب اهمیت بار (Is=1)

ب – شهرکرد در منطقه برف 4 (برف زیاد) با بار برف زمین (Pg) برابر 1.5 kN/m² قرار دارد .

پ – نوع بام شیب دار دو طرفه می باشد .

برای محاسبه زاویه α داریم :

α = 30^º

ت – شرایط دما : بدون گرمایش داخلی :  Ct=1.2

ث – با توجه به اینکه زاویه شیب بیشتر از 15 درجه می باشد نیازی به محاسبه بار حداقل نمی باشد .

ج – فضای باز – شرایط برف گیری : برف ریز

چ – داخل شهر کرد : ناهمواری زیاد

در نتیجه : Ce=0.9

ح – سطح فلزی : لغزنده و بدون مانع

Ct>1.1 : αₒ=15º  و بام لغزنده

α = 30º     15<α<70

Cs=1-(α-15)/55 = 0.73

Pr=0.7*0.73*1.2*0.9*1*1.5=0.83 kN/m²

با توجه به طول 20 متری و عرض 40 متری کارخانه صنعتی و بار برف متوازن برابر 0.83 کیلونیوتن بر متر مربع داریم :

0.83*20*40=664kN = 66.4 ton
