جک های ساختمانی
- جهت کفراژ بندی های معمولی در اجرای انواع سقف های تیرچه بلوک و دال ها می توان از جک ها سقفی استفاده نمود.
-
برای اجرای هر نوع سقف شامل تیرچه بلوک، عرشه بتنی، سبک، یونولیت و … باید آنها را بطور موقت نگهداری کرد. یکی از بهترین و سریع ترین روش ها برای این منظور استفاده از جک سقفی می باشد.
-
جک سقفی که با نامهای جک فلزی، جک تلسکوپی و شمع فلزی نیز شناخته می شود.
-
-
در ارتفاع های مختلف ساخته می شود که بر اساس حداقل ارتفاع (در هنگام بسته بودن) و حداکثر ارتفاع (در هنگام باز بودن) و ضخامت و قطر لوله ها داری تحمل بار متفاوت می باشند.

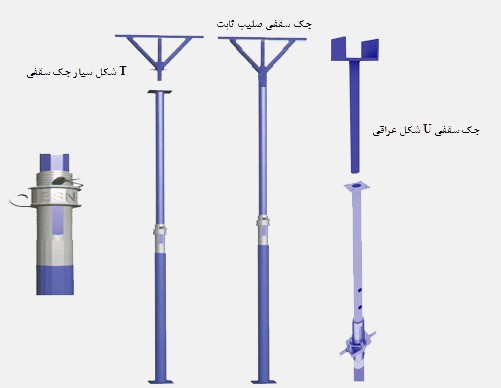

انواع جک های سقفی
- سر جکهای T شکل
- سر جکهای U شکل
- جک با صلیب ثابت
ارتفاع جک های سقفی
- این جک ها توان باربری ۱/۵ تن را دارا می باشد و به صورت استاندارد در ارتفاع ۳/۵ متری طراحی و تولید می گردند.
- استفاده از جک های سقفی T شکل تا ارتفاع 3/5 متر مجاز می باشد. در صورتی که ارتفاع سقف بیش از 3/5متر باشد، باید از داربست بندی مدولار ( اسکافلد ) و یا کفراژ بندی به وسیله لوله داربست استفاده گردد.
وزن جک های سقفی
- جک با صلیب ثابت ،ارتفاع ۳ متر ۱۵KG
- جک بدون صلیب ، ارتفاع ۳ متر ۱۲٫۵KG
- جک با صلیب ثابت ، ارتفاع ۳٫۵ متر ۱۶KG
- جک بدون صلیب ، ارتفاع ۳٫۵ متر ۱۳٫۵KG
- جک با صلیب ثابت ، ارتفاع ۴ متر ۱۷٫۵KG
- جک بدون صلیب ،ارتفاع ۴ متر ۱۵KG
- جک با صلیب ثابت ، ارتفاع ۴٫۵ متر ۱۹٫۵KG
- جک بدون صلیب، ارتفاع ۴٫۵ متر ۱۶٫۸KG
- جک با صلیب ثابت، ارتفاع ۵ متر ۲۱KG
- جک بدون صلیب،ارتفاع ۵ متر ۱۸٫۵KG
- سر جک تی شکل ۷۰ سانتی ۴KG
- سرجک تی شکل ۸۰ سانتی ۵KG
- سرجک تی شکل ۹۰ سانتی ۶KG
